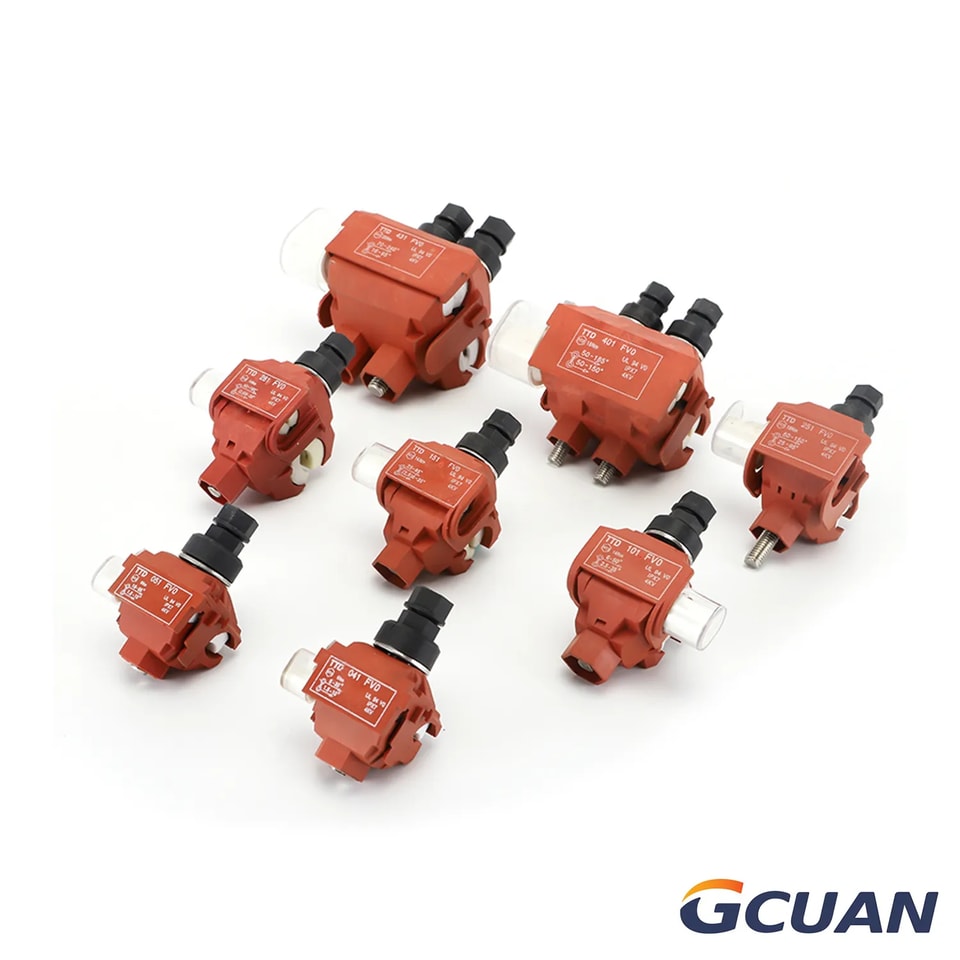

IPC retardante de chamas TTD

Aplicação:

Usado para conexão derivada de cabo isolado em sistemas de distribuição predial, conexão de cabos isolados aéreos LV, conexão derivada de cabo de entrada de serviço isolado LV, sistema de distribuição de iluminação pública etc.

Solicitar orçamento

Descrição do produto

Parâmetro

Tipo	Seção da linha principal (mm²)	Seção de derivação (mm²)	Corrente máxima (A)	Parafuso		Porca de torque
Tipo	Seção da linha principal (mm²)	Seção de derivação (mm²)	Corrente máxima (A)	Número	H (mm)	Porca de torque

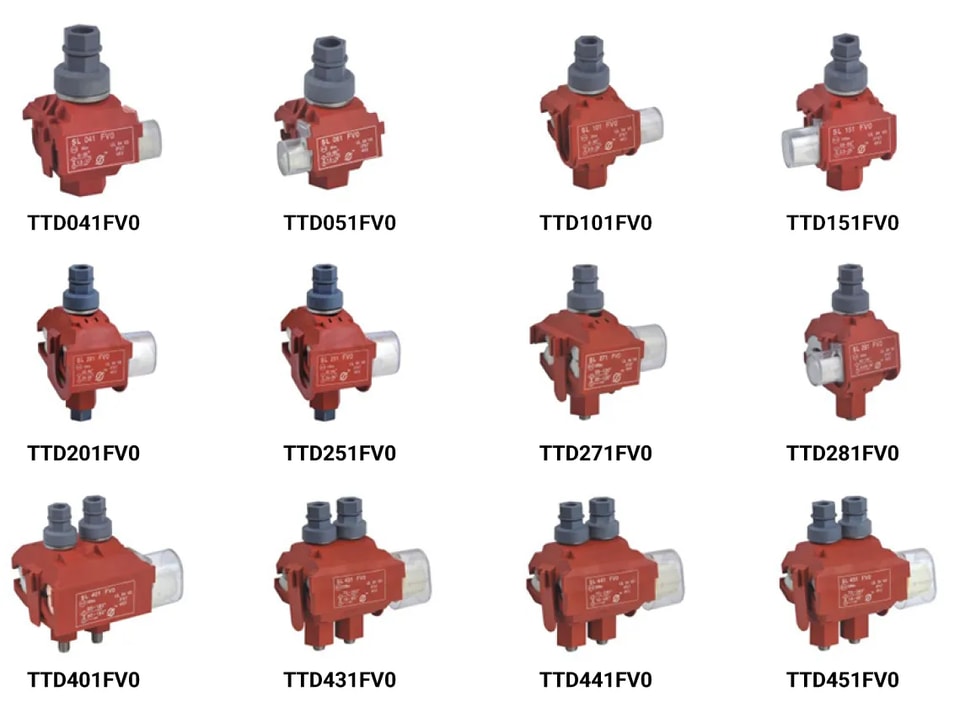

TTD041FV0	6 - 35	1,5 - 10	86	1×M8	13	F1309
TTD051FV0	16 - 95	1,5 - 10	86	1×M8	13	F1309
TTD101FV0	6 - 50	2,5(6) - 35	200	1×M8	13	F1309

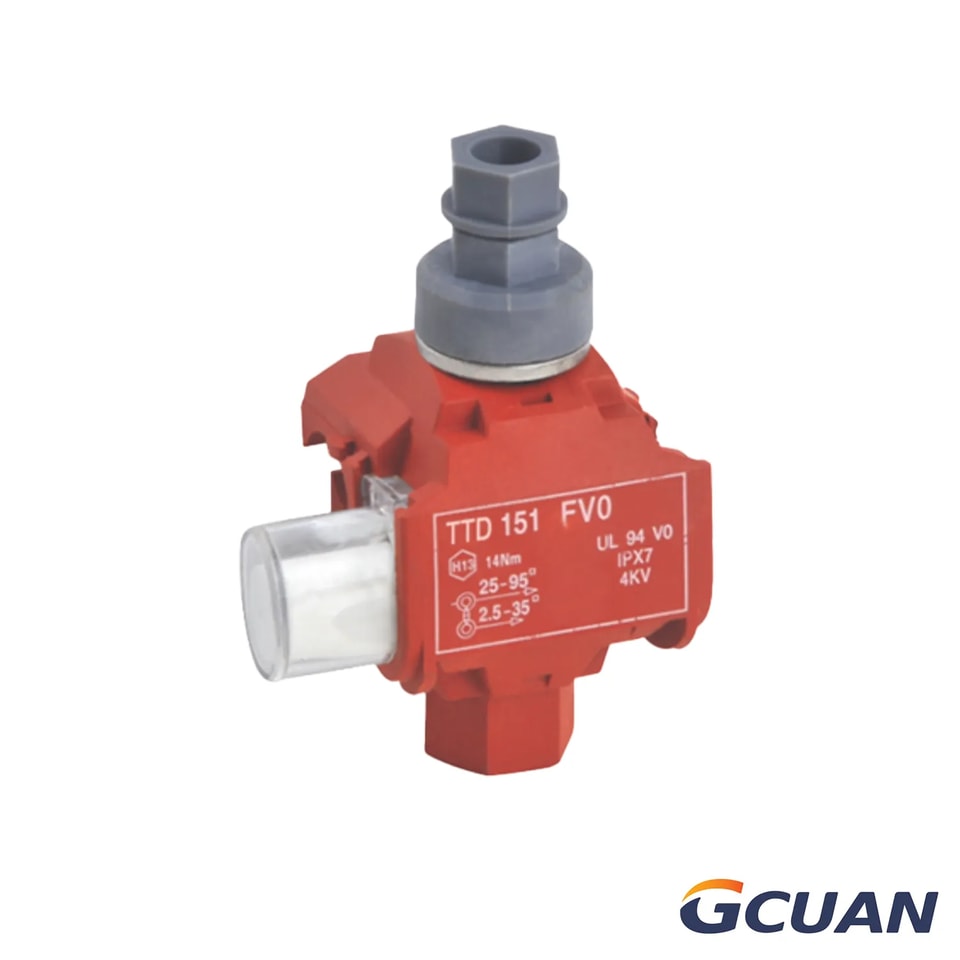

TTD151FV0	25 - 95	2,5(6) - 35	200	1×M8	13	F1314
TTD201FV0	35 - 95	25 - 95	377	1×M8	13	F1318
TTD251FV0	50 - 150	25 - 95	377	1×M8	13	F1314
TTD271FV0	35 - 120	35 - 120	377	1×M8	13	F1314
TTD281FV0	50 - 185	2,5(6) - 35	200	1×M8	13	F1314
TTD301FV0	25 - 95	25 - 95	377	2×M8	13	F1314
TTD401FV0	50 - 185	50 - 150	504	2×M8	13	F1318

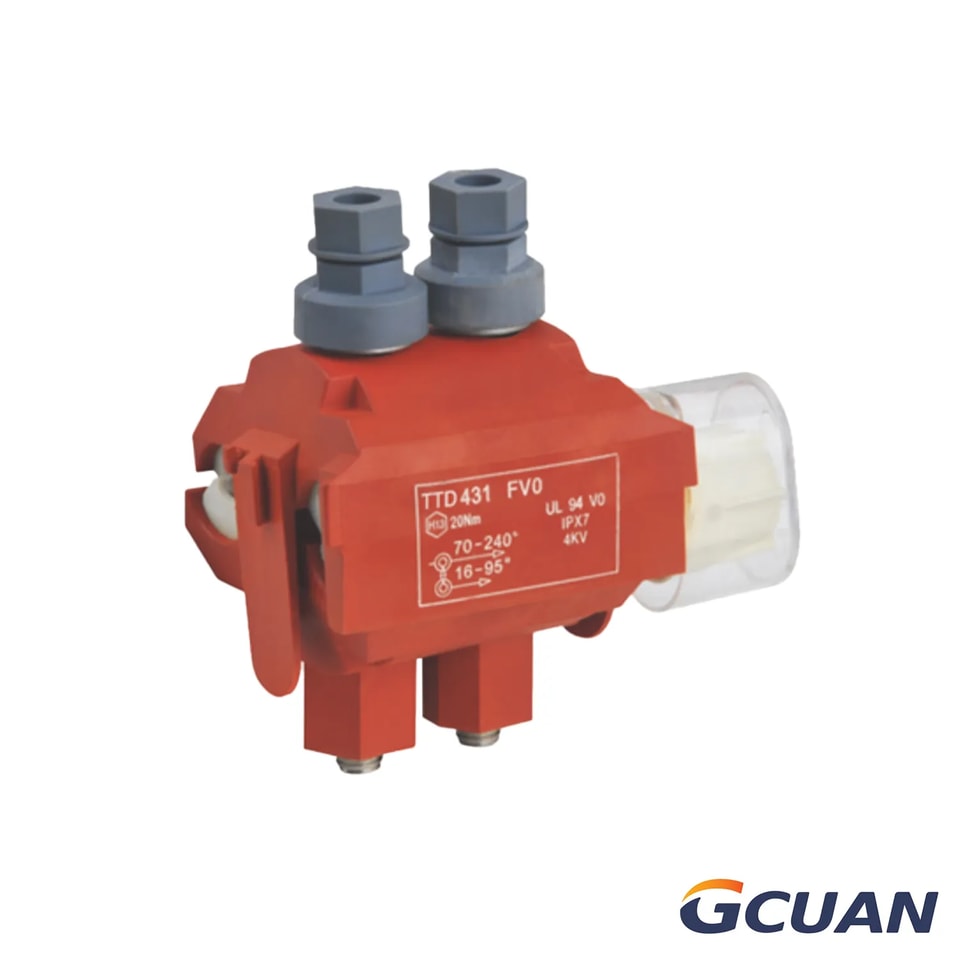

TTD431FV0	70 - 240	16 - 95	377	2×M10	17	F1720
TTD441FV0	95 - 240	50 - 150	504	2×M10	17	F1725
TTD451FV0	95 - 240	95 - 240	530	2×M10	17	F1725
TTD551FV0	120 - 400	95 - 240	679	2×M10	17	F1737

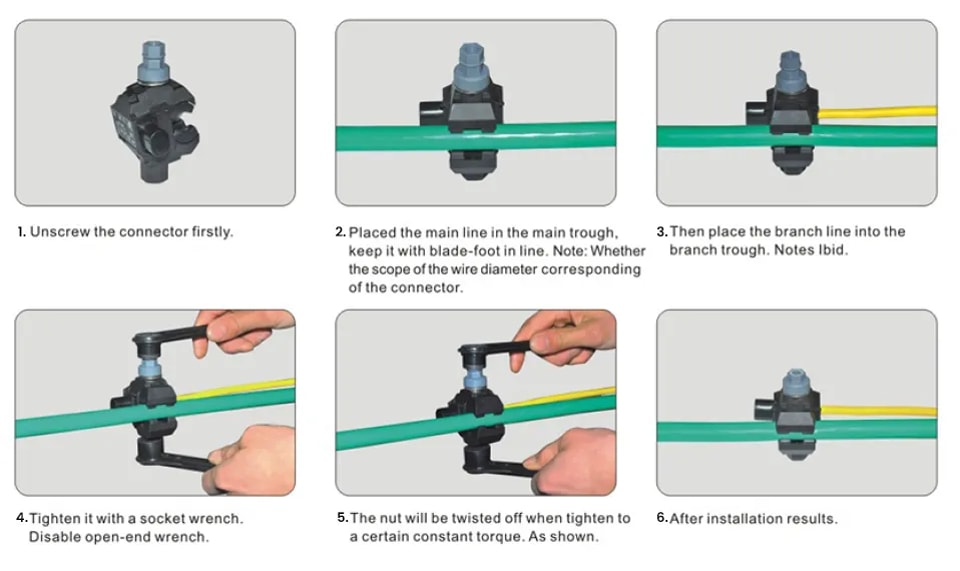

Instalação
