Conectores de aterramento para linha de distribuição 10kV

Aplicação:

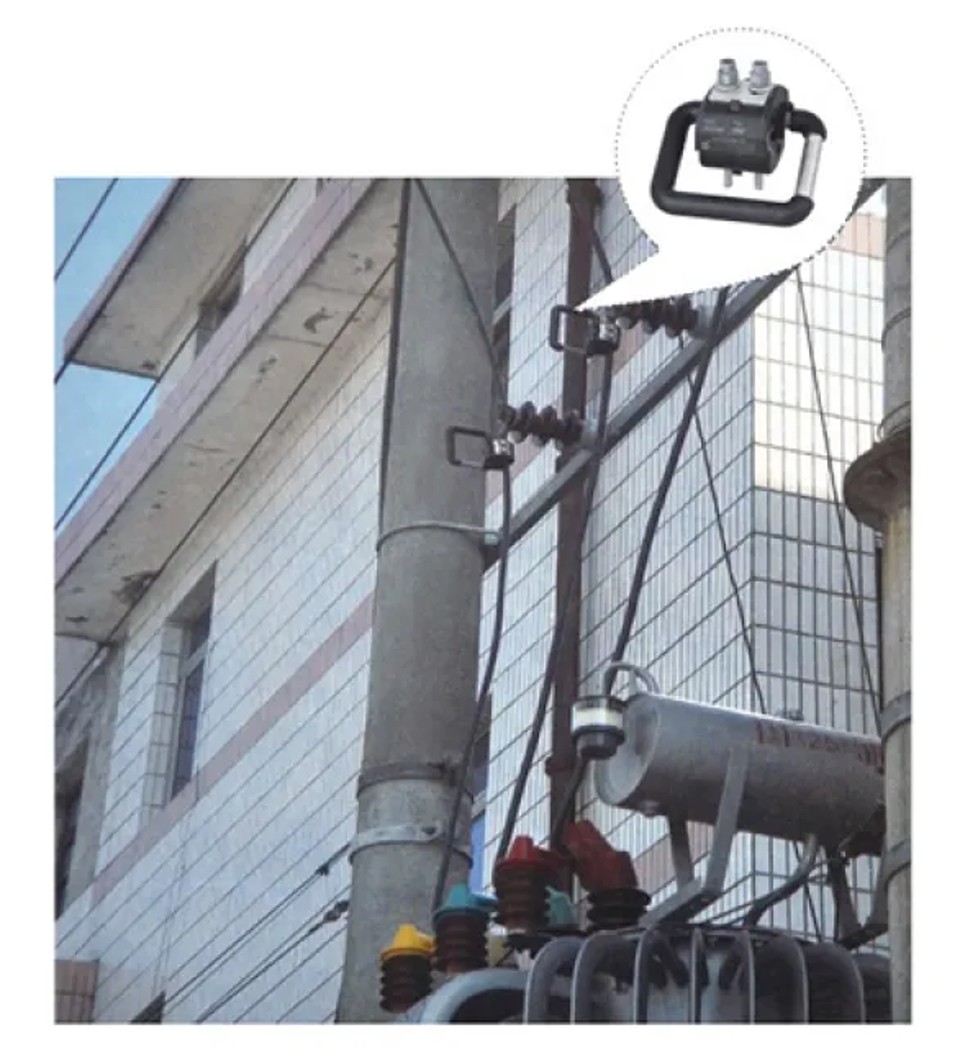

Aplicável à proteção de aterramento para linha de distribuição de 10 kV.

Solicitar orçamento

Descrição do produto

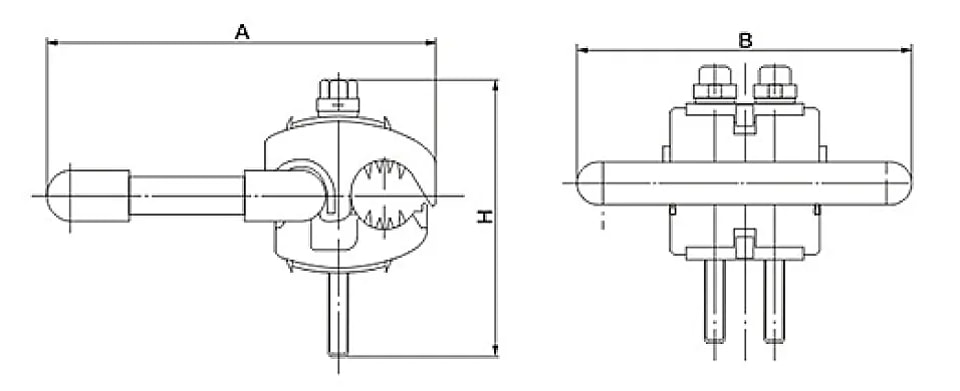

Desenho dimensional

Parâmetro

Tipo	Fio adequado (mm²)	Dimensões (mm)			Corrente nominal (A)	Quantidade de parafusos (unid.)	Profundidade de perfuração (mm)
Tipo	Fio adequado (mm²)	A	B	H	Corrente nominal (A)	Quantidade de parafusos (unid.)	Profundidade de perfuração (mm)

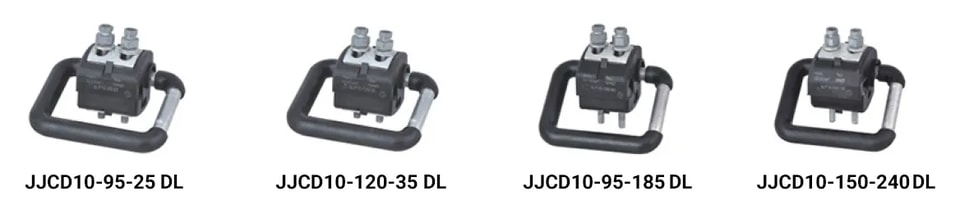

JJCD10-95-25DL	25-95	148.5	140	98	257	2	4-5
JJCD10-120-35DL	35-120	154	138	110	276	2	3-4
JJCD10-95-185DL	95-185	152	140	113	476	2	4-5
JJCD10-150-240DL	150-240	160	140	113	476	2	4-5
