Conector de aterramento perfurante isolado JJCD10 10kV

Aplicação:

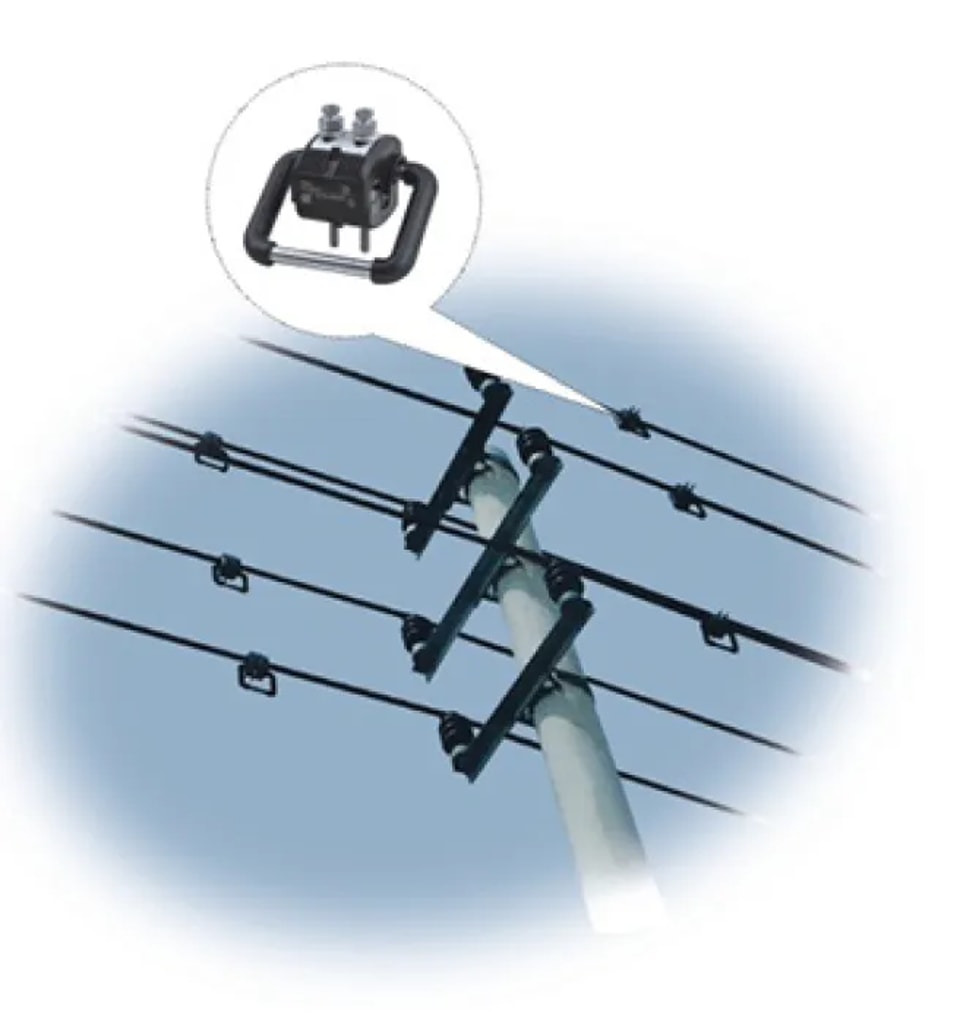

É adequado para proteção de aterramento de fios isolados aéreos de 10 kV e inspeção elétrica temporária.

Solicitar orçamento

Descrição do produto

Desenho dimensional

Parâmetro

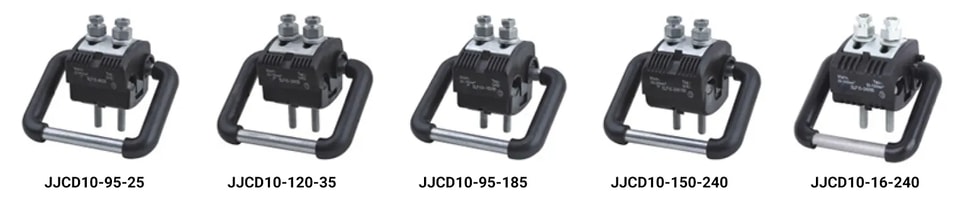

Tipo	Fio adequado (mm²)	Dimensões (mm)			Corrente nominal (A)	Quantidade de parafusos (unid.)	Profundidade de perfuração (mm)
Tipo	Fio adequado (mm²)	A	B	H	Corrente nominal (A)	Quantidade de parafusos (unid.)	Profundidade de perfuração (mm)
JJCD10-95-25	25-95	144.5	140	92.5	257	2	4-5
JJCD10-120-35	35-120	148	120	86	316	2	4-5
JJCD10-95-185	95-185	152	140	112.5	476	2	4-5
JJCD10-150-240	150-240	160	140	112.5	476	2	4-5
JJCD10-16-240	16-240	148	120	108	476	2	4-5
