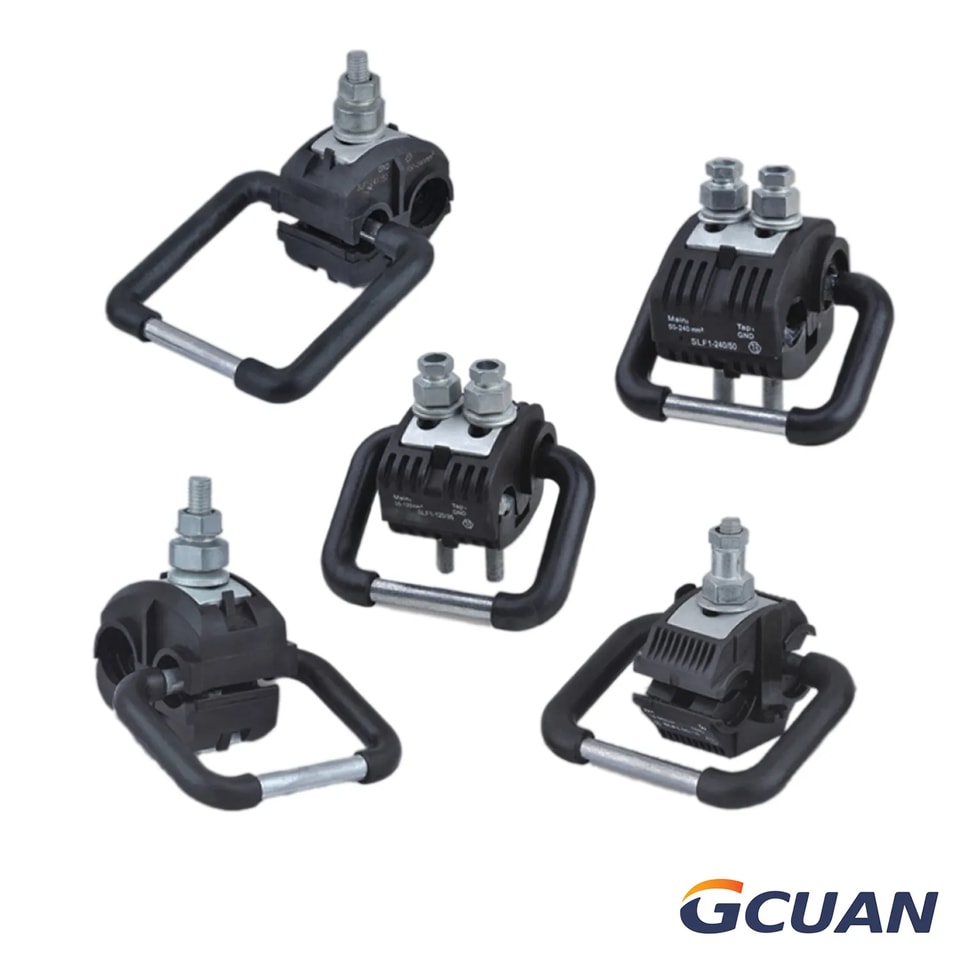

Conector de aterramento perfurante isolado JJCD1 1kV

Aplicação:

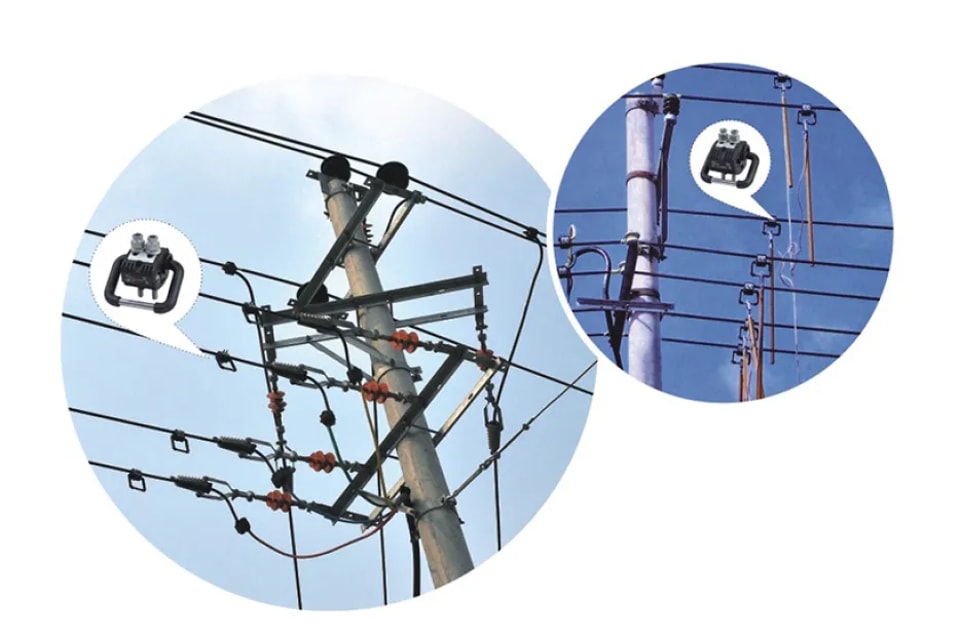

É adequado para proteção de aterramento de fios isolados aéreos de 1 kV e inspeção elétrica temporária.

Solicitar orçamento

Descrição do produto

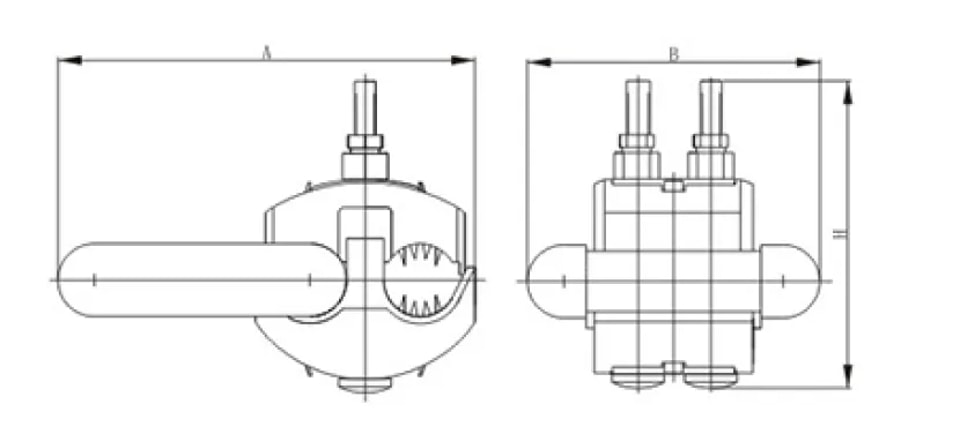

Desenho dimensional

Parâmetro

Tipo	Fio adequado (mm²)	Dimensões (mm)			Corrente nominal (A)	Quantidade de parafusos (unid.)	Profundidade de perfuração (mm)
Tipo	Fio adequado (mm²)	A	B	H	Corrente nominal (A)	Quantidade de parafusos (unid.)	Profundidade de perfuração (mm)

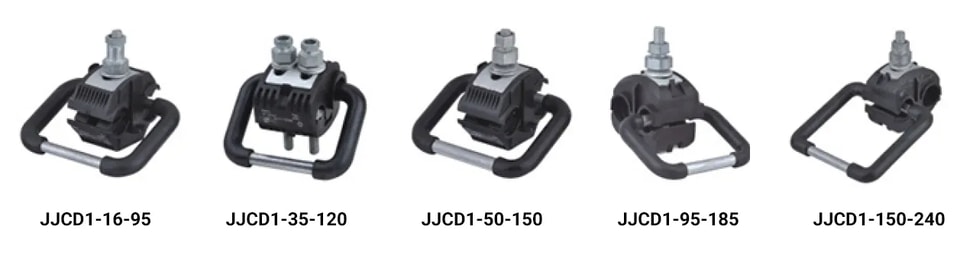

JJCD1-16-95	16-95	120	103	80	214	1	3-4
JJCD1-35-120	35-120	120	103	80	316	2	3-4
JJCD1-50-150	50-150	120	103	80	316	1	3-4
JJCD1-95-185	95-185	125	103	110	276	1	3-4
JJCD1-150-240	150-240	125	103	110	276	1	3-4
