Tipo Pino, Barramentos de 4 Fases-4P
Especificações:
· Material: Cobre puro, PVC resistente ao fogo
· Fase/polo: 4p
· Corrente Nominal (A): 40-100
Características:
· Boa condutividade
· Baixa resistência de contato
· Boa versatilidade e manuseabilidade
· Vantagens de segurança e conveniência na instalação e amplamente utilizado em dispositivos elétricos de construção.

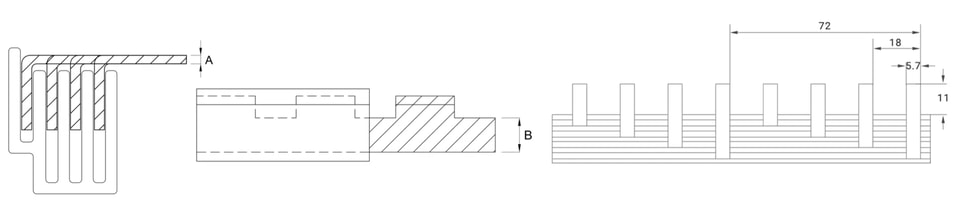

Desenho Dimensional:
Parâmetro:
|
Tipo |
A - Espessura de Pino(mm) |
B - Largura de Condutor (mm) |
Passo do Pino (mm) |
Distância (mm) |
Largura do Pino
|
Comprimento do Pino (mm) |
Módulos |
Comprimento (mm) |
Referência Corrente |
|
4P-40A-1.2-4.5 |
1.2 |
4.5 |
72 |
18 |
5,7 |
11 |
52 |
1000 |
40A |
|
4P-60A-1,4-4,5 |
1,4 |
4.5 |
72 |
18 |
5,7 |
11 |
52 |
1000 |
60A |
|
4P-60A-1,7-4,5 |
1,7 |
4.5 |
72 |
18 |
5,7 |
11 |
52 |
1000 |
60A |
|
4P-63A-1,4-6,5 |
1,4 |
6,5 |
72 |
18 |
5,7 |
11 |
52 |
1000 |
63A |
|
4P-100A-1,7-7,5 |
1,7 |
7,5 |
72 |
18 |
5,7 |
11 |
52 |
1000 |
100A |
|
4P-100A-1,7-9,5 |
1,7 |
9,5 |
72 |
18 |
5,7 |
11 |
52 |
1000 |
100A |
