Tipo Pino, Barras Coletoras Trifásicas-3P
Especificações:
· Material: Cobre puro, PVC resistente ao fogo
· Fase/polo:3p
· Corrente Nominal (A): 20-100
Características:
· Boa condutividade
· Baixa resistência de contato
· Boa versatilidade e manuseabilidade
· Vantagens de segurança e conveniência para instalação e amplamente utilizado em dispositivos elétricos de construção.

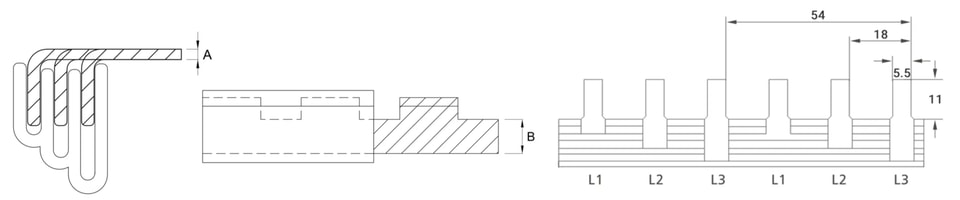

Desenho Dimensional:
Parâmetro:
|
Tipo |
A - Espessura de Pino(mm) |
B - Largura de Condutor (mm) |
Passo do Pino (mm) |
Distância (mm) |
Largura do Pino
|
Comprimento do Pino (mm) |
Módulos |
Comprimento (mm) |
Referência Corrente |
|
3P-20A-1.0-4.5 |
1.0 |
4.5 |
54 |
18 |
5,5 |
11 |
54 |
1000 |
20A |
|
3P-32A-1,0-4,5 |
1.0 |
4.5 |
54 |
18 |
5,5 |
11 |
54 |
1000 |
32A |
|
3P-40A-1,2-4,5 |
1,2 |
4.5 |
54 |
18 |
5,5 |
11 |
54 |
1000 |
40A |
|
3P-60A-1,4-4,5 |
1,4 |
4.5 |
54 |
18 |
5,5 |
11 |
54 |
1000 |
60A |
|
3P-60A-1,7-4,5 |
1,7 |
4.5 |
54 |
18 |
5,5 |
11 |
54 |
1000 |
60A |
|
3P-60A-1,2-6,5 |
1,2 |
6,5 |
54 |
18 |
5,5 |
11 |
54 |
1000 |
60A |
|
3P-63A-1,2-7,5 |
1,2 |
7,5 |
54 |
18 |
5,5 |
11 |
54 |
1000 |
63A |
|
3P-63A-1.4-6.5 |
1,4 |
6,5 |
54 |
18 |
5,5 |
11 |
54 |
1000 |
63A |
|
3P-70A-1.4-7.5 |
1,4 |
7,5 |
54 |
18 |
5,5 |
11 |
54 |
1000 |
70A |
|
3P-80A-1.7-6.5 |
1,7 |
6,5 |
54 |
18 |
5,5 |
11 |
54 |
1000 |
80A |
|
3P-100A-1.7-7.5 |
1,7 |
7,5 |
54 |
18 |
5,5 |
11 |
54 |
1000 |
100A |
|
3P-100A-1.7-9.5 |
1,7 |
9.5 |
54 |
18 |
5,5 |
11 |
54 |
1000 |
100A |
