Tipo de Pino, Barras Coletoras Monofásicas-1P
Especificações:
· Material: Cobre puro, PVC resistente ao fogo
· Fase/polo: 1p
· Corrente Nominal (A): 20-100
Características:
· Boa condutividade
· Baixa resistência de contato
· Boa versatilidade e manuseabilidade
· Vantagens de segurança e facilidade de instalação, amplamente utilizado em dispositivos elétricos de construção.

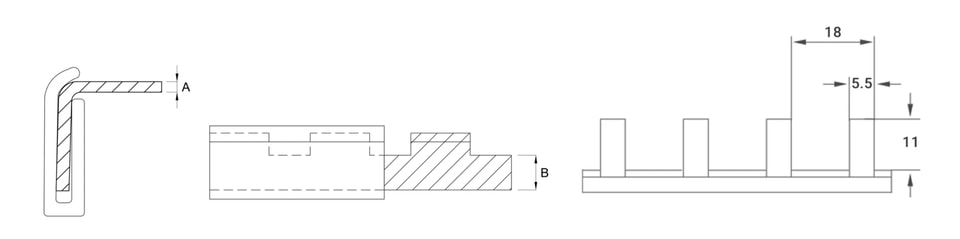

Desenho Dimensional:
Parâmetro:
|
Tipo |
A - Espessura de Pino (mm) |
B - Largura de Condutor (mm) |
Distância (mm) |
Largura do Pino
|
Comprimento do Pino (mm) |
Módulos |
Comprimento (mm) |
Referência Corrente |
|
1P-32A-1.0-4.5 |
1 |
4.5 |
18 |
5.5 |
11 |
53 |
1000 |
32A |
|
1P-40A-1.2-4.5 |
1.2 |
4.5 |
18 |
5.5 |
11 |
53 |
1000 |
40A |
|
1P-60A-1.4-4.5 |
1.4 |
4.5 |
18 |
5.5 |
11 |
53 |
1000 |
60A |
|
1P-60A-1.7-4.5 |
1.7 |
4.5 |
18 |
5.5 |
11 |
53 |
1000 |
60A |
|
1P-60A-1.2-6.5 |
1.2 |
6.5 |
18 |
5.5 |
11 |
53 |
1000 |
60A |
|
1P-63A-1.2-7.5 |
1.2 |
7.5 |
18 |
5.5 |
11 |
53 |
1000 |
63A |
|
1P-63A-1.4-6.5 |
1.4 |
6.5 |
18 |
5.5 |
11 |
53 |
1000 |
63A |
|
1P-70A-1.4-7.5 |
1.4 |
7.5 |
18 |
5.5 |
11 |
53 |
1000 |
70A |
|
1P-80A-1.7-6.5 |
1.7 |
6.5 |
18 |
5.5 |
11 |
53 |
1000 |
80A |
|
1P-100A-1.7-7.5 |
1.7 |
7.5 |
18 |
5.5 |
11 |
53 |
1000 |
100A |
