Barramentos tipo pino, 1P+N-DPN
Especificações:
· Material: cobre puro, PVC resistente ao fogo
· Fase/polo: 1P+N
· Corrente nominal (A): 20-70
Características:
· Com espaçamento padrão entre pinos para compatibilidade com disjuntores DPN
· Boa condutividade, baixa resistência de contacto
· Boa versatilidade e maleabilidade
· Vantagens, segurança e facilidade de instalação; amplamente utilizado em dispositivos elétricos de construção.

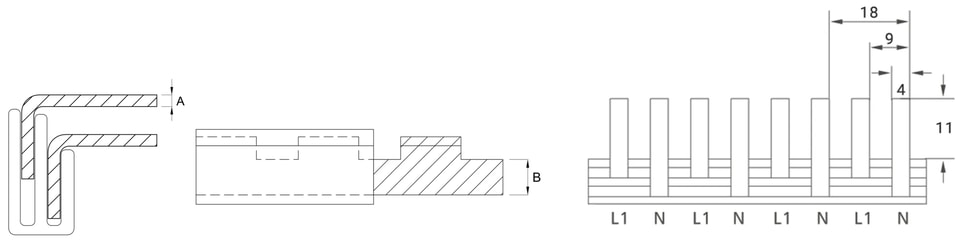

Desenho dimensional:
Parâmetro:
Tipo | A - Espessura do Pino(mm) | B - Largura do Condutor (mm) | Passo do pino (mm) | Distância (mm) | Largura do pino | Comprimento do pino (mm) | Módulos | Comprimento (mm) | Referência Corrente |
DPN-20A-1-4.5 | 1 | 4.5 | 18 | 9 | 4 | 11 | 53 | 1000 | 20A |
DPN-32A-1-4.5 | 1 | 4.5 | 18 | 9 | 4 | 11 | 53 | 1000 | 32A |
DPN-40A-1.2-4.5 | 1.2 | 4.5 | 18 | 9 | 4 | 11 | 53 | 1000 | 40A |
DPN-60A-1.4-4.5 | 1.4 | 4.5 | 18 | 9 | 4 | 11 | 53 | 1000 | 60A |
DPN-60A-1.2-6.5 | 1.2 | 6.5 | 18 | 9 | 4 | 11 | 53 | 1000 | 60A |
DPN-63A-1.2-7.5 | 1.2 | 7.5 | 18 | 9 | 4 | 11 | 53 | 1000 | 63A |
DPN-63A-1.4-6.5 | 1.4 | 6.5 | 18 | 9 | 4 | 11 | 53 | 1000 | 63A |
DPN-70A-1.4-7.5 | 1.4 | 7.5 | 18 | 9 | 4 | 11 | 53 | 1000 | 70A |
