Terminais tipo gancho com isolamento em vinil e crimpagem simples
Material:
• Corpo do terminal: cobre
• Revestimento: estanho
• Isolamento: vinil/PVC
Resistência máxima à temperatura:75℃
Descrição do produto

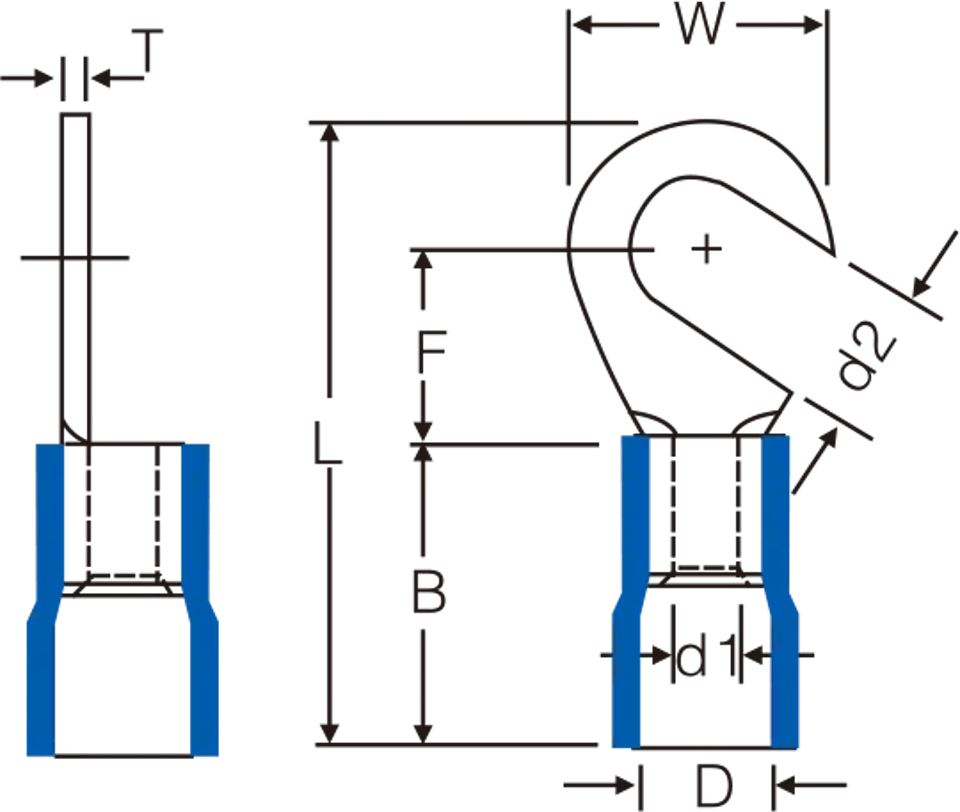

Desenho dimensional:
Parâmetro:
| Nº do item | Tamanho do prisioneiro | Dimensão (mm) | Peças/ Pacote | Cor | Ferramentas | Explicação | ||||||||
| Métrico | Americano | d2 | W | F | L | B | D | d1 | T | |||||
| HV 1.25-3.5 | 3.5 | #6 | 3.7 | 8.0 | 7.0 | 20.8 | 10.0 | 4.2 | 1.8 | 0.75 | 1000 | Vermelho | HS-30J mordente vermelho | Faixa de fios: 0.5-1.5mm² A.W.G.:(22-16) Corrente máxima=19A |
| HV 1.25-4 | 4 | #8 | 4.3 | |||||||||||
| HV 1.25-5 | 5 | #10 | 5.3 | |||||||||||
| HV 1.25-6 | 6 | 1/4′′ | 6.4 | 11.6 | 11.0 | 26.8 | ||||||||
| HV 2-3.5 | 3.5 | #6 | 3.7 | 8.5 | 7.8 | 21.8 | 10.0 | 4.9 | 2.3 | 0.8 | 1000 | Azul | HS-30J mordente azul | Faixa de fios: 1.5-2.5mm² A.W.G.:(16-24) Corrente máxima=27A |
| HV 2-4 | 4 | #8 | 4.3 | |||||||||||
| HV 2-5 | 5 | #10 | 5.3 | 9.5 | 7.3 | |||||||||
| HV 2-6 | 6 | 1/4′′ | 6.4 | 12.0 | 11.0 | 26.5 | ||||||||
| HV 5.5-3.5 | 3.5 | #6 | 3.7 | 7.2 | 6.1 | 22.7 | 13.0 | 6.6 | 3.4 | 1.0 | 500 | Amarelo | HS-30J mordente amarelo | Faixa de fios: 4-6mm² A.W.G.:(12-10) Corrente máx.=48A |
| HV 5.5-4 | 4 | #8 | 4.3 | 9.5 | 9.5 | 26.8 | ||||||||
| HV 5.5-5 | 5 | #10 | 5.3 | |||||||||||
| HV 5.5-6 | 6 | 1/4′′ | 6.4 | 12.0 | 10.3 | 29.5 | ||||||||
| HV 5.5-8 | 8 | 5/16′′ | 8.4 | 15.0 | 13.5 | 34.0 | ||||||||
| HV 5.5-10 | 10 | 3/8′′ | 10.5 | 15.0 | 13.5 | 34.0 | ||||||||
| HV 5.5-12 | 12 | 1/2′′ | 13.0 | 19.0 | 16.0 | 38.0 | ||||||||
