Terminais tipo gancho com isolamento em nylon e crimpagem simples
Material:
• Corpo do terminal: cobre
• Revestimento: estanho
• Isolamento: PA66/nylon
Resistência máxima à temperatura:105℃
Descrição do produto

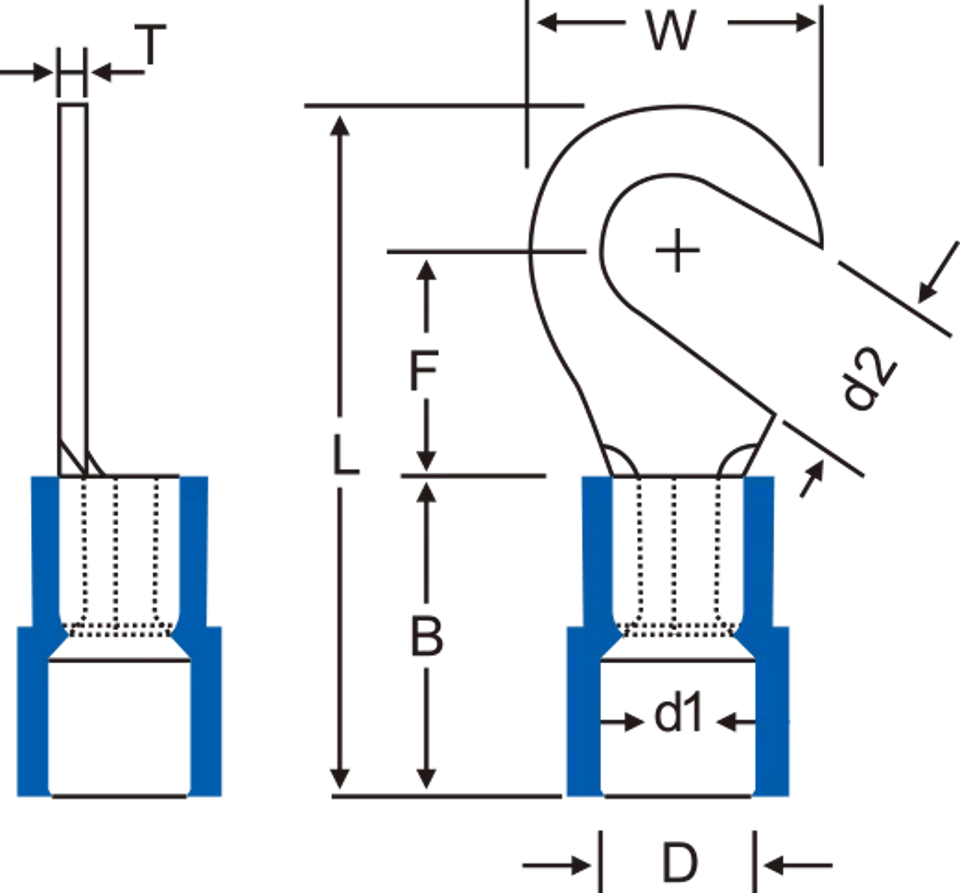

Desenho dimensional:
Parâmetro:
| Nº do item | Tamanho do prisioneiro | Dimensão (mm) | Peças/ Pacote | Cor | Ferramentas | Explicação | ||||||||
| Métrico | Americano | d2 | W | F | L | B | D | d1 | T | |||||
| HNY 1.25-3.5 | 3.5 | #6 | 3.7 | 8.0 | 7.0 | 22.0 | 10.5 | 4.2 | 1.8 | 0.75 | 1000 | Vermelho | HS-30J | Faixa de fios: 0.5-1.5mm² A.W.G.:(22-16) Corrente máxima=19A |
| HNY 1.25-4 | 4 | #8 | 4.3 | |||||||||||
| HNY 1.25-5 | 5 | #10 | 5.3 | |||||||||||
| HNY 1.25-6 | 6 | 1/4'' | 6.5 | 11.6 | 11.2 | 28.0 | ||||||||
| HNY 2-3.5 | 3.5 | #6 | 3.7 | 8.5 | 7.8 | 23.0 | 11.0 | 4.9 | 2.3 | 0.8 | 1000 | Azul | HS-30J | Faixa de fios: 1.5-2.5mm² A.W.G.:(16-14) Corrente máxima=27A |
| HNY 2-4 | 4 | #8 | 4.3 | |||||||||||
| HNY 2-5 | 5 | #10 | 5.3 | 9.5 | 7.5 | 23.3 | ||||||||
| HNY 2-6 | 6 | 1/4'' | 6.5 | 12.0 | 11.0 | 27.5 | ||||||||
| HNY 5.5-3.5 | 3.5 | #6 | 3.7 | 7.2 | 5.9 | 22.7 | 13.5 | 6.7 | 3.4 | 1.0 | 500 | Amarelo | HS-30J | Faixa de fios: 4-6mm² A.W.G.:(12-10) Corrente máx.=48A |
| HNY 5.5-4 | 4 | #8 | 4.3 | 9.5 | 8.9 | 26.6 | ||||||||
| HNY 5.5-5 | 5 | #10 | 5.3 | |||||||||||
| HNY 5.5-6 | 6 | 1/4'' | 6.5 | 12.0 | 10.5 | 29.5 | ||||||||
| HNY 5.5-8 | 8 | 5/16'' | 8.5 | 15.0 | 13.5 | 34.0 | ||||||||
| HNY 5.5-10 | 10 | 3/8'' | 10.5 | 15.0 | 13.5 | 34.5 | ||||||||
| HNY 5.5-12 | 12 | 1/2'' | 13.0 | 19.2 | 16.0 | 38.5 | ||||||||
| HNY 8-8 | 8 | 5/16'' | 8.4 | 15.0 | 13.8 | 37.7 | 16.7 | 8.0 | 4.5 | 1.2 | 250 | Vermelho | / | Faixa de fios: 6-10mm² A.W.G.:(8) Corrente máx.=62A |
