Terminais de Gancho com Costura Soldada Não Isolados
Material:
• Corpo do Terminal: Cobre
• Revestimento: Estanho
descrição1
Fecho de zíper 1/5 de zíper camisolas atléticas para homens. Tecido elástico, leve e de secagem rápida para desempenho superior. CABEDAL REGULAR - Tamanhos padrão dos EUA. Um corte atlético que fica próximo ao corpo para uma ampla amplitude de movimento, projetado para desempenho ideal e conforto durante todo o dia. CARACTERÍSTICAS - Fecho de 1/4 de zíper; orifícios para os polegares nas mangas compridas para mantê-las no lugar durante o treino
Descrição do Produto

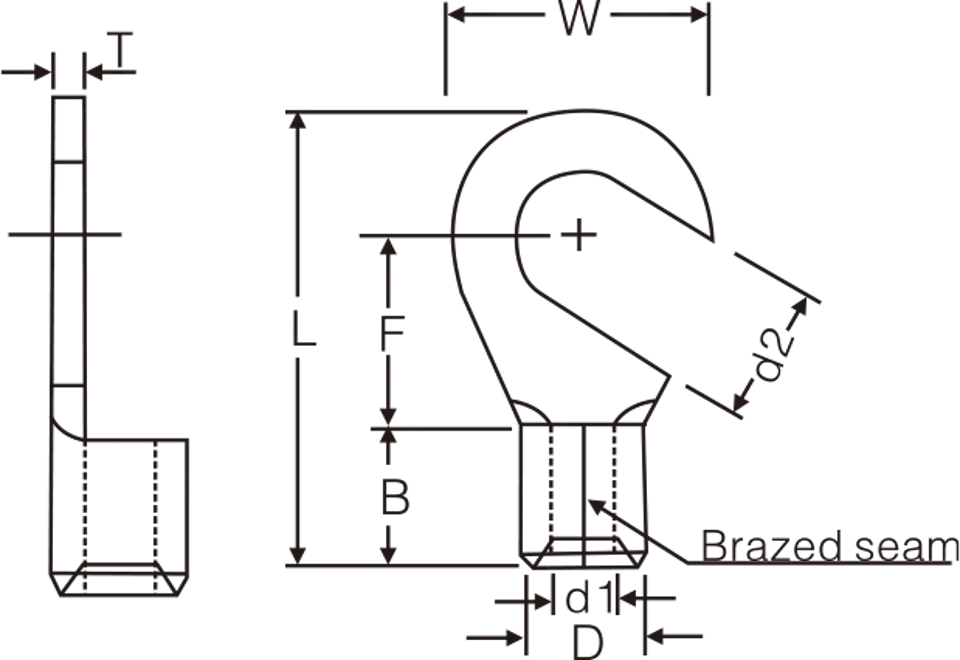

Desenho Dimensional:
Parâmetro:
| Número do Item | Tamanho do Pino | Dimensão (mm) |
Peças/
Embalagem |
Ferramentas | Explicação | ||||||||
| Métrico | Americano | d2 | W | F | L | B | D | d1 | T | ||||
| HNB 1.25-3.5 | 3,5 | #4 | 3,7 | 8,0 | 7,0 | 15,8 | 4,8 | 3,4 | 1,8 | 0,75 | 1000 |
HS-101
jaw-1.25 |
Faixa de fio:
0,5-1,5mm² A.W.G.:(22-16) Corrente máx.=19A |
| HNB 1.25-4 | 4 | #8 | 4,3 | ||||||||||
| HNB 1,25-5 | 5 | #10 | 5,3 | ||||||||||
| HNB 1,25-6 | 6 | 1/4'' | 6,4 | 11,6 | 11,0 | 21,8 | |||||||
| HNB 2-3,5 | 3,5 | #6 | 3,7 | 8,5 | 7,8 | 16,8 | 4,8 | 4,1 | 2,3 | 0,8 | 1000 |
HS-101
mandíbula-2 |
Faixa de fio:
1.5-2.5mm² A.W.G.:(16-14) Corrente máx.=27A |
| HNB 2-4 | 4 | #8 | 4,3 | ||||||||||
| HNB 2-5 | 5 | #10 | 5,3 | 9.5 | 7.3 | ||||||||
| HNB 2-6 | 6 | 1/4'' | 6,4 | 12.0 | 11,0 | 21.3 | |||||||
| HNB 5.5-3.5 | 3,5 | #6 | 3,7 | 7.2 | 6.1 | 15.7 | 6.0 | 5.6 | 3,4 | 1.0 | 1000 |
HS-101
mandíbula-5.5 |
Faixa de fio:
4-6mm² A.W.G.:(12-10) Corrente máx.=48A |
| HNB 5.5-4 | 4 | #8 | 4,3 | 9.5 | 9.5 | 19.8 | |||||||
| HNB 5.5-5 | 5 | #10 | 5,3 | ||||||||||
| HNB 5.5-6 | 6 | 1/4'' | 6,4 | 12.0 | 10.3 | 22.5 | |||||||
| HNB 5.5-8 | 8 | 5/16'' | 8.4 | 15.0 | 13.5 | 27.0 | 500 | ||||||
| HNB 5.5-10 | 10 | 3/8'' | 10.5 | 15.0 | 13.5 | 27.0 | |||||||
| HNB 5,5-12 | 12 | 1/2'' | 13,0 | 19,2 | 16,0 | 31,0 | |||||||
| HNB 8-8 | 8 | 5/16'' | 8.4 | 15.0 | 13,8 | 29,5 | 8,5 | 7.2 | 4,5 | 1,2 | 500 |
HS-101
jaw-8 |
Faixa de fio:
6-10mm² A.W.G.:(8) Corrente máxima=62A |
