Terminais de Pino de Crimpagem Única Isolados com Vinil
Material:
• Corpo do Terminal: Cobre
• Revestimento: Estanho
• Isolamento: Vinil/PVC
Resistência Máxima à Temperatura: 75℃
descrição1
Fecho de zíper 1/5 de zíper camisolas atléticas para homens. Tecido elástico, leve e de secagem rápida para desempenho superior. CABEDAL REGULAR - Tamanhos padrão dos EUA. Um corte atlético que fica próximo ao corpo para uma ampla amplitude de movimento, projetado para desempenho ideal e conforto durante todo o dia. CARACTERÍSTICAS - Fecho de 1/4 de zíper; orifícios para os polegares nas mangas compridas para mantê-las no lugar durante o treino
Descrição do Produto

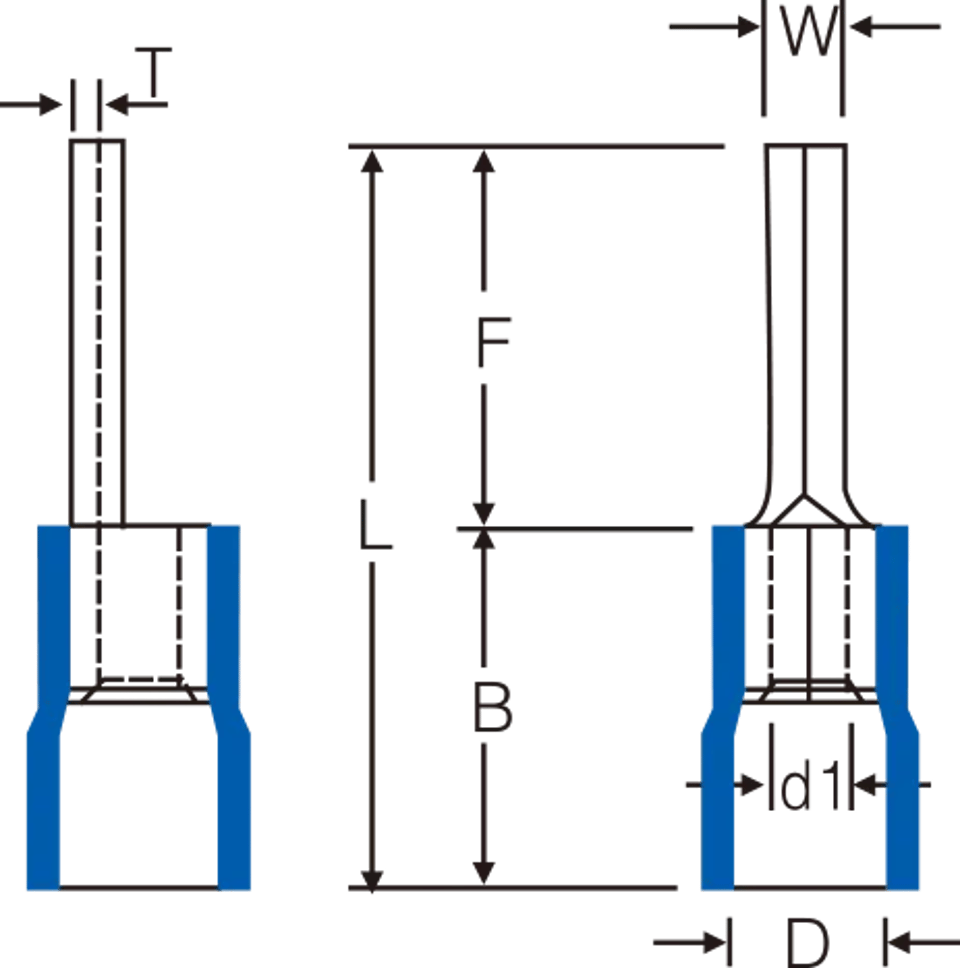

Desenho Dimensional:
Parâmetro:
| Nº do Item | Dimensão (mm) |
Peças/
Pacote |
Cor | Ferramentas | Explicação | ||||||
| W | F | L | B | D | d1 | T | |||||
| PTV 0.5-10 | 1.4 | 10.0 | 18.0 | 8,0 | 2,2 | 1,0 | 0,5 | 1000 | Amarelo | / |
Faixa de fios:
0,2-0,5mm² A.W.G.:(26-22) Corrente máx.=9A |
| PTV 1,25-9 | 1,9 | 9,0 | 18,8 | 10.0 | 4,2 | 1,8 | 0,75 | 1000 | Vermelho |
HS-30J
mandíbula vermelha |
Faixa de fios:
0,5-1,5mm² A.W.G.:(22-16) Corrente máx.=19A |
| PTV 1,25-10 | 10.0 | 19,8 | |||||||||
| PTV 1,25-12 | 12,0 | 21,8 | |||||||||
| PTV 1,25-13 | 13,0 | 22,8 | |||||||||
| PTV 1,25-16 | 16,0 | 25,8 | |||||||||
| PTV 1,25-18 | 18.0 | 27,8 | |||||||||
| PTV 2-9 | 1,9 | 9,0 | 18,8 | 10.0 | 4,9 | 2,3 | 0,8 | 1000 | Azul |
HS-30J
mandíbula azul |
Faixa de fios:
1.5-2.5mm² A.W.G.:(16-14) Max.current=27A |
| PTV 2-10 | 10.0 | 19,8 | |||||||||
| PTV 2-12 | 12,0 | 21,8 | |||||||||
| PTV 2-13 | 13,0 | 22,8 | |||||||||
| PTV 2-18 | 18.0 | 28.0 | |||||||||
| PTV 3.5-12 | 2.8 | 12,0 | 24.5 | 12.5 | 6.2 | 3.0 | 1,0 | 500 | Preto |
HS-30J
mandíbula amarela |
Faixa de fios:
2.5-4mm² A.W.G.:(14-12) Corrente máx.=37A |
| PTV 5.5-13 | 2.8 | 13,0 | 25.5 | 13,0 | 6.6 | 3.4 | 1,0 | 500 | Amarelo |
HS-30J
mandíbula amarela |
Faixa de fios:
4-6mm² A.W.G.:(12-10) Corrente máx.=48A |
| PTV 5.5-18 | 2.8 | 18.0 | 30.5 | ||||||||
| PTV 10-12 | 4.3 | 12,0 | 29.5 | 15.5 | 8,0 | 4.5 | 1.1 | 250 | Vermelho | / |
Faixa de fios:
6-10mm² A.W.G.:(8) Corrente máx.=62A |
| PTV 16-13 | 5.5 | 13,0 | 38.0 | 22.0 | 10.5 | 5.8 | 1.2 | 200 | Azul | / |
Faixa de fios:
10-16mm² A.W.G.:(6) Corrente máx.=88A |
| PTV 25-15 | 6.8 | 15.0 | 43.3 | 23.3 | 13.4 | 7.7 | 1.2 | 100 | Amarelo | / |
Faixa de fios:
16-25mm² A.W.G.:(4) Corrente máx.=115A |
