Terminais de Pino com Costura Soldada Não Isolados
Material:
• Corpo do Terminal: Cobre
• Revestimento: Estanho
descrição1
Fecho de zíper 1/5 de zíper camisolas atléticas para homens. Tecido elástico, leve e de secagem rápida para desempenho superior. CABEDAL REGULAR - Tamanhos padrão dos EUA. Um corte atlético que fica próximo ao corpo para uma ampla amplitude de movimento, projetado para desempenho ideal e conforto durante todo o dia. CARACTERÍSTICAS - Fecho de 1/4 de zíper; orifícios para os polegares nas mangas compridas para mantê-las no lugar durante o treino
Descrição do Produto

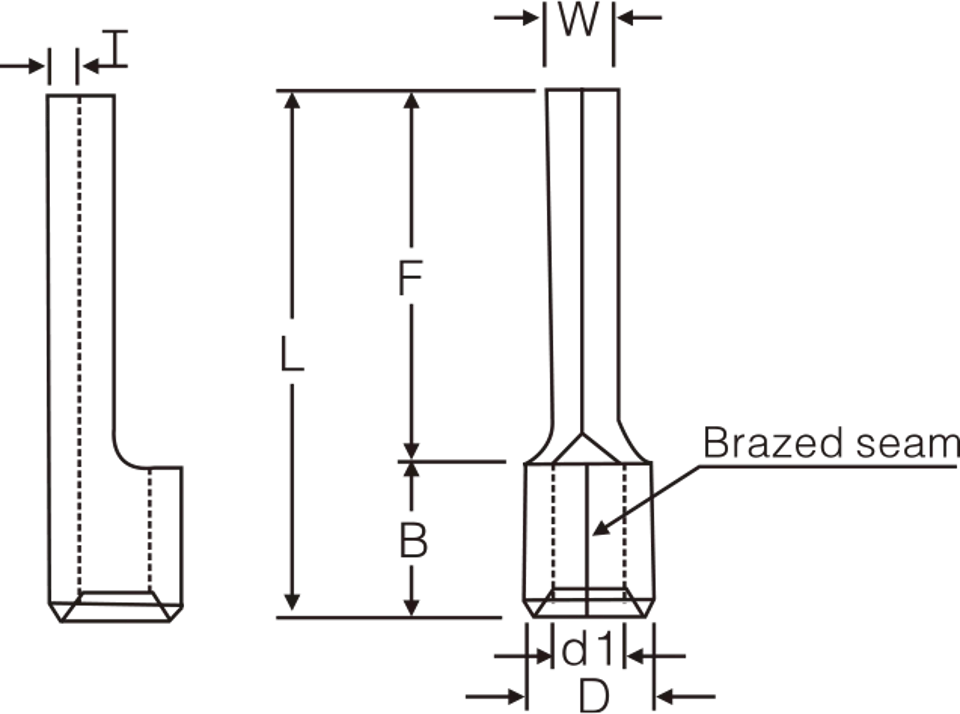

Desenho Dimensional:
Parâmetro:
| Número do Item | Dimensão (mm) |
Unid./
Embalagem |
Ferramentas | Explicação | ||||||
| W | F | L | B | D | d1 | T | ||||
| PTN 0.5-10 | 1.4 | 10.0 | 14.2 | 4.0 | 2,2 | 1,2 | 0,5 | 2000 | HS-101 |
Faixa de fio:
0,2-0,5mm² A.W.G.:(26-22) Corrente máx.=9A |
| PTN 1,25-9 | 1,9 | 9,0 | 13,8 | 4,8 | 3,4 | 1,8 | 0,75 | 1000 |
HS-101
mandíbula-1,25 |
Faixa de fio:
0,5-1,5mm² A.W.G.(22-16) Corrente máx.=19A |
| PTN 1.25-10 | 10.0 | 14.8 | ||||||||
| PTN 1.25-12 | 12.0 | 16.8 | ||||||||
| PTN 1.25-13 | 13.0 | 17.8 | ||||||||
| PTN 1.25-16 | 16.0 | 20.8 | ||||||||
| PTN 1.25-18 | 18.0 | 22.8 | ||||||||
| PTN 2-9 | 1,9 | 9,0 | 13,8 | 4,8 | 4.1 | 2.3 | 0.8 | 1000 |
HS-101
mandíbula-2 |
Faixa de fio:
1.5-2.5mm² A.W.G.:(16-14) Corrente máx.=27A |
| PTN 2-10 | 10.0 | 14.8 | ||||||||
| PTN 2-12 | 12.0 | 16.8 | ||||||||
| PTN 2-13 | 13.0 | 17.8 | ||||||||
| PTN 2-18 | 18.0 | 22.8 | ||||||||
| PTN 3.5-12 | 2.8 | 12.0 | 18.0 | 6.0 | 5.0 | 3.0 | 1.0 | 1000 |
HS-101
mandíbula-3.5 |
Faixa de fio:
2.5-4mm² A.W.G.:(14-12) Corrente máx.=37A |
| PTN 5.5-13 | 2.8 | 13.0 | 19.0 | 6.0 | 5,6 | 3,4 | 1.0 | 1000 |
HS-101
mandíbula-5,5 |
Faixa de fio:
4-6mm² A.W.G.:(12-10) Corrente máx.=48A |
| PTN 5,5-18 | 2.8 | 18.0 | 24,0 | |||||||
| PTN 8-25 | 4.0 | 28,0 | 36,5 | 8,5 | 7,2 | 4,8 | 1,2 | 500 | HS-38 |
Faixa de fio:
6-10mm² A.W.G.:(8) Corrente máx.=62A |
| PTN 14-25 | 4.0 | 28,5 | 39,0 | 10,5 | 9,0 | 6.0 | 1,5 | 500 | HS-38 |
Faixa de fio:
10-16mm² A.W.G.:(6) Máx.corrente=88A |
| PTN 22-25 | 5.0 | 28,5 | 40,5 | 12.0 | 11,5 | 8,1 | 1,7 | 250 | HS-38 |
Faixa de fio:
16-25mm² A.W.G.:(4) Máx.corrente=115A |
| PTN 38-25 | 5.0 | 28,5 | 42,5 | 14,0 | 13,3 | 9,7 | 1,8 | 200 | HS-38 |
Faixa de fio:
35mm² A.W.G.:(2) Corrente máxima=160A |
