Terminais de Lâmina de Crimpagem Única com Isolação de Vinil
Material:
• Corpo do Terminal: Cobre
• Revestimento: Estanho
• Isolamento: Vinil/PVC
Resistência Máxima à Temperatura: 75℃
descrição1
Fecho de zíper 1/5 de zíper camisolas atléticas para homens. Tecido elástico, leve e de secagem rápida para desempenho superior. CABEDAL REGULAR - Tamanhos padrão dos EUA. Um corte atlético que fica próximo ao corpo para uma ampla amplitude de movimento, projetado para desempenho ideal e conforto durante todo o dia. CARACTERÍSTICAS - Fecho de 1/4 de zíper; orifícios para os polegares nas mangas compridas para mantê-las no lugar durante o treino
Descrição do Produto

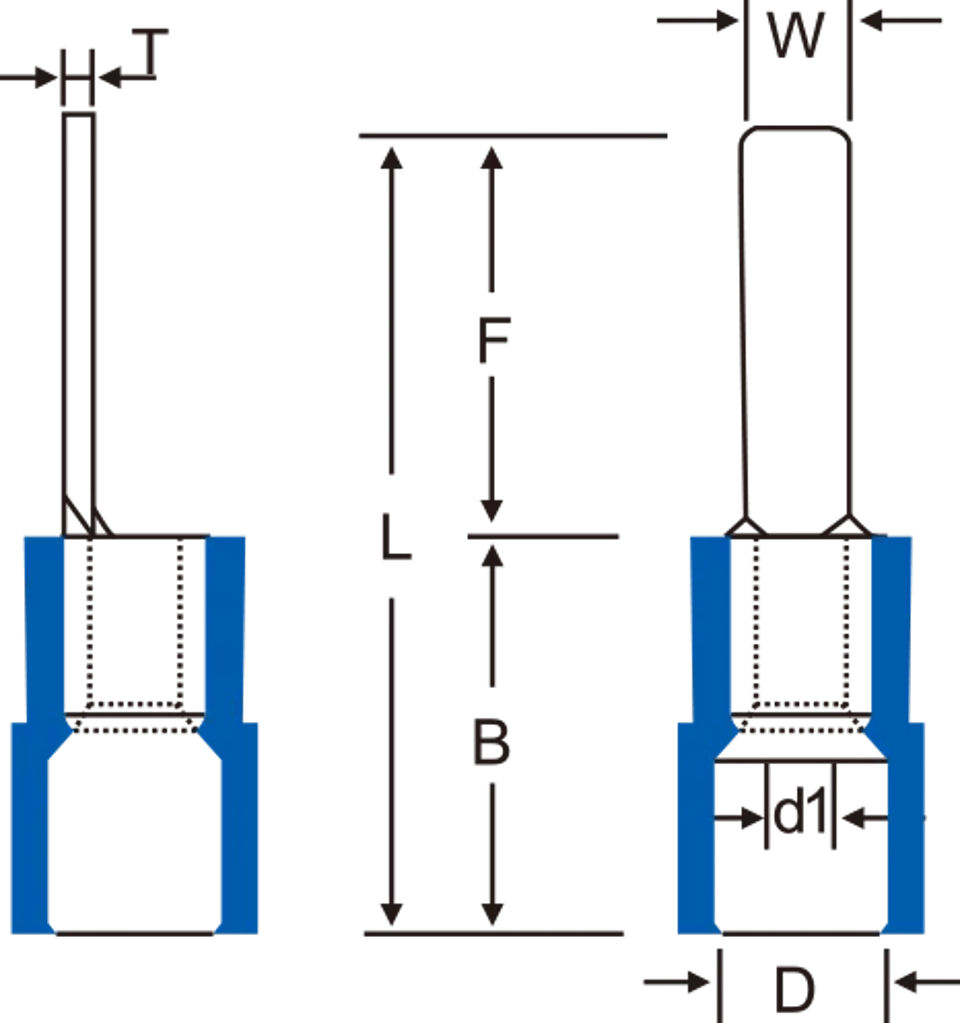

Desenho Dimensional:
Parâmetro:
| Número do Item | Dimensão (mm) |
Peças/
Embalagem |
Cor | Ferramentas | Explicação | ||||||
| W | F | L | B | D | d1 | T | |||||
| DBV 1.25-10 | 2.3 | 10.0 | 19.8 | 10.0 | 4.2 | 1.8 | 0.75 | 1000 | Vermelho |
HS-30J
mandíbula vermelha |
Faixa de fio:
0.5-1.5mm² A.W.G.:(22-16) Corrente máx.=19A |
| DBV 1.25-11 | 3.0 | 11.0 | 20.8 | ||||||||
| DBV 1.25-14 | 3.0 | 14.0 | 23.8 | ||||||||
| DBV 1.25-18 | 2.3 | 18.0 | 27,8 | ||||||||
| DBV 2-9 | 2,8 | 9,0 | 18,8 | 10.0 | 4,9 | 2.3 | 0,8 | 1000 | Azul |
HS-30J
mandíbula azul |
Faixa de fio:
1,5-2,5mm² A.W.G.:(16-14) Corrente máx.=27A |
| DBV 2-10 | 2,4 | 10.0 | 19.8 | ||||||||
| DBVS 2-14 | 2,4 | 14.0 | 23.8 | ||||||||
| DBVL 2-14 | 3.0 | ||||||||||
| DBV 2-18 | 2.3 | 18.0 | 27,8 | ||||||||
| DBVL 2-18 | 3.0 | ||||||||||
| DBV 3,5-14 | 4,6 | 14.0 | 27,0 | 12,5 | 6,2 | 3.0 | 1,0 | 500 | Preto | HS-30J |
Faixa de fio:
2,5-4mm² A.W.G.:(14-12) Corrente máx.=37A |
| DBV 5,5-10 | 2,8 | 10.0 | 23,0 | 13,0 | 6,6 | 3,4 | 1,0 | 500 | Amarelo |
HS-30J
mandíbula amarela |
Faixa de fio:
4-6mm² A.W.G.:(12-10) Corrente máx.=48A |
| DBV 5,5-14 | 4,5 | 14.0 | 27,0 | ||||||||
| DBVS 5,5-18 | 3.0 | 18.0 | 31,0 | ||||||||
| DBV 5,5-18 | 4,5 | 18.0 | 31,0 | ||||||||
| DBV 8-14 | 6,0 | 14.0 | 31,0 | 15,5 | 8,5 | 4,5 | 1,2 | 250 | Vermelho | / |
Faixa de fio:
6-10mm² A.W.G.:(8) Corrente máx.=62A |
| DBV 14-16 | 6,0 | 16,0 | 38,5 | 22,0 | 10,5 | 5,8 | 1,5 | 200 | Azul | / |
Faixa de fio:
10-16mm² A.W.G.:(6) Corrente máx.=88A |
| DBVS 22-17 | 4,0 | 17,0 | 40,3 | 23,3 | 13,4 | 7,7 | 1,7 | 100 | Amarelo | / |
Faixa de fio:
16-25mm² A.W.G.:(4) Corrente máx.=115A |
| DBV 22-17 | 7,0 | ||||||||||
