Terminais de Lâmina com Costura Soldada Não Isolados
Material:
• Corpo do Terminal: Cobre
• Revestimento: Estanho
descrição1
Fecho de zíper 1/5 de zíper camisolas atléticas para homens. Tecido elástico, leve e de secagem rápida para desempenho superior. CABEDAL REGULAR - Tamanhos padrão dos EUA. Um corte atlético que fica próximo ao corpo para uma ampla amplitude de movimento, projetado para desempenho ideal e conforto durante todo o dia. CARACTERÍSTICAS - Fecho de 1/4 de zíper; orifícios para os polegares nas mangas compridas para mantê-las no lugar durante o treino
Descrição do Produto

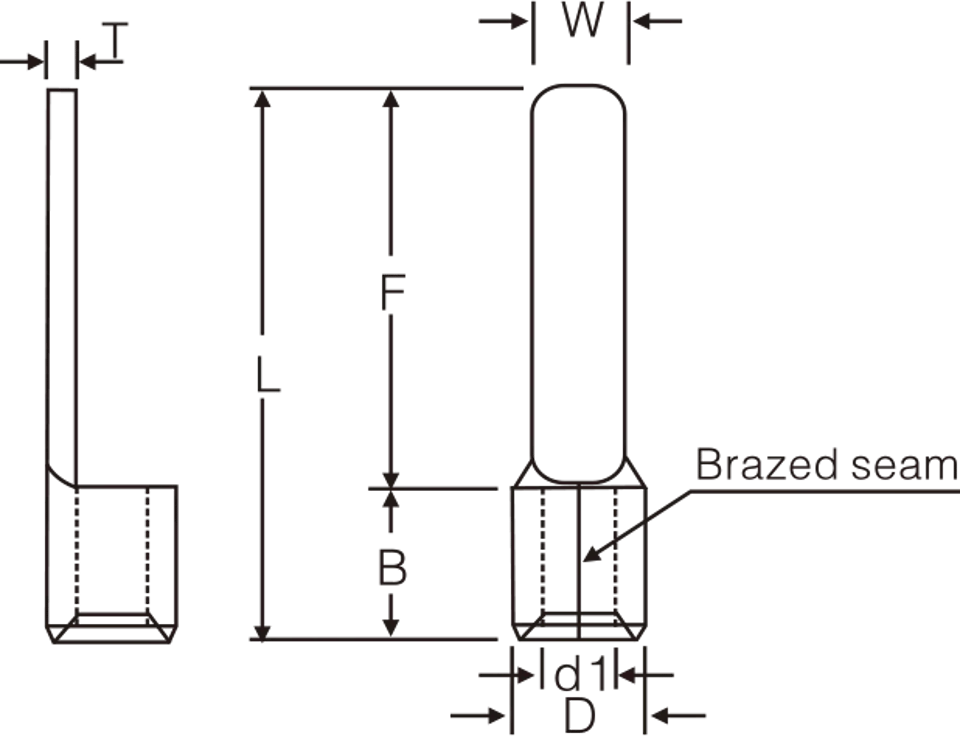

Desenho Dimensional:
Parâmetro:
| Nº do Item | Dimensão (mm) |
Pçs/
Embalagem |
Ferramentas | Explicação | ||||||
| W | F | L | B | D | d1 | T | ||||
| DBN 1.25-10 | 2.3 | 10.0 | 14.8 | 4.8 | 3,4 | 1,8 | 0,75 | 1000 |
HS-101
jaw-1,25 |
Faixa de fio:
0,5-1,5mm² A.W.G.:(22-16) Corrente máx.=19A |
| DBN 1,25-11 | 3,0 | 11,0 | 15,8 | |||||||
| DBN 1,25-14 | 3,0 | 14,0 | 18,8 | |||||||
| DBN 1,25-18 | 2.3 | 18,0 | 22,8 | |||||||
| DBN 2-9 | 2,8 | 9,0 | 13,8 | 4.8 | 4,1 | 2.3 | 0,8 | 1000 |
HS-101
mandíbula-2 |
Faixa de fio:
1,5-2,5mm² A.W.G.:(16-14) Corrente máx.=27A |
| DBN 2-10 | 2,4 | 10.0 | 14.8 | |||||||
| DBNS 2-14 | 2,4 | 14,0 | 18,8 | |||||||
| DBNL 2-14 | 3,0 | |||||||||
| DBN 2-18 | 2.3 | 18,0 | 22,8 | |||||||
| DBNL 2-18 | 3,0 | 18,0 | 22,8 | |||||||
| DBN 3,5-14 | 4,6 | 14,0 | 20,0 | 6,0 | 5,0 | 3,0 | 1,0 | 1000 |
HS-101
mandíbula-5,5 |
Faixa de fio:
2,5-4mm² A.W.G.:(14-12) Corrente máxima=37A |
| DBN 5,5-10 | 2,8 | 10.0 | 16,0 | 6,0 | 5,6 | 3,4 | 1,0 | 1000 |
HS-101
mandíbula-5,5 |
Faixa de fio:
4-6mm² A.W.G.:(12-10) Corrente máxima=48A |
| DBN 5,5-14 | 4,5 | 14,0 | 20,0 | |||||||
| DBNS 5,5-18 | 3,0 | 18,0 | 24,0 | |||||||
| DBN 5,5-18 | 4,5 | 18,0 | 24,0 | |||||||
| DBN 8-14 | 6,0 | 14,0 | 22,5 | 8,5 | 7,2 | 4,5 | 1,2 | 500 | HS-38 |
Faixa de fio:
6-10mm² A.W.G.:(8) Corrente máx.=62A |
| DBN 14-16 | 6,0 | 16,0 | 27,0 | 11,0 | 9,0 | 5,8 | 1,5 | 250 | HS-38 |
Faixa de fio:
10-16mm² A.W.G.:(6) Corrente máx.=88A |
| DBN S22-17 | 4,0 | 17,0 | 29,0 | 12,0 | 11,5 | 7,7 | 1,7 | 200 | HS-38 |
Faixa de fio:
16-25mm² A.W.G.:(4) Corrente máx.=115A |
| DBN 22-17 | 7,0 | 17,0 | 29,0 | |||||||
| DBN 38-17 | 8,0 | 17,0 | 31,4 | 14,4 | 13,3 | 9,4 | 1,8 | 200 | HS-38 |
Faixa de fio:
35mm² A.W.G.:(2) Corrente máx.=160A |
