Terminais de Conexão de Tubo de Cobre T90°
Material:
• Corpo do Terminal: Cobre
• Revestimento: Estanho
descrição1
Fecho de zíper 1/5 de zíper camisolas atléticas para homens. Tecido elástico, leve e de secagem rápida para desempenho superior. CABEDAL REGULAR - Tamanhos padrão dos EUA. Um corte atlético que fica próximo ao corpo para uma ampla amplitude de movimento, projetado para desempenho ideal e conforto durante todo o dia. CARACTERÍSTICAS - Fecho de 1/4 de zíper; orifícios para os polegares nas mangas compridas para mantê-las no lugar durante o treino
Descrição do Produto

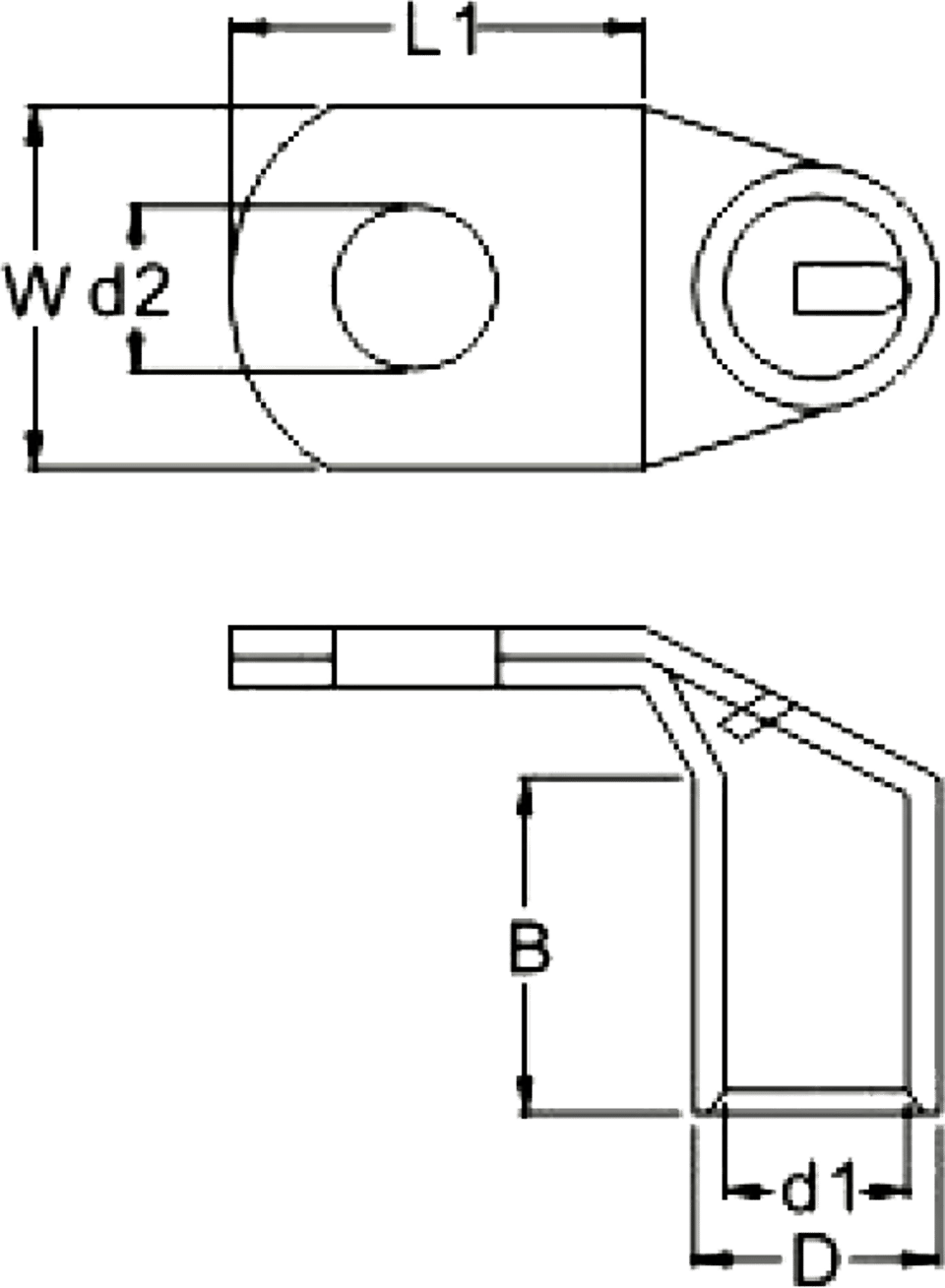

Desenho Dimensional:
Parâmetro:
| Número do Item | Dimensão (mm) | Explicação | |||||
| d2 | D | d1 | W | B | L1 | ||
| T10-6-90D | 6.4 | 6.9 | 4.7 | 11.9 | 10.5 | 12.5 | Faixa de fio:10mm² |
| T10-8-90D | 8,4 | 6.9 | 4.7 | 13,5 | 10.5 | 15,5 | |
| T16-6-90D | 6.4 | 7,8 | 5,6 | 11.9 | 11,0 | 11,5 | Faixa de fio: 16 mm² |
| T16-8-90D | 8,4 | 7,8 | 5,6 | 13,5 | 11,0 | 15,5 | |
| T25-8-90D | 8,4 | 9,5 | 7,1 | 14,0 | 13,0 | 16,0 | Faixa de fio: 25 mm² |
| T25-10-90D | 10.5 | 9,5 | 7,1 | 16,0 | 13,0 | 19,0 | |
| T35-8-90D | 8,4 | 11,0 | 8,2 | 16,5 | 16,0 | 18,0 | Faixa de fio: 35 mm² |
| T35-10-90D | 10.5 | 11,0 | 8,2 | 16,5 | 16,0 | 22,0 | |
| T50-10-90D | 10.5 | 12.5 | 9,5 | 18,0 | 19,0 | 22,0 | Faixa de fio: 50 mm² |
| T50-12-90D | 13,0 | 12.5 | 9,5 | 18,0 | 19,0 | 22,0 | |
| T70-10-90D | 10.5 | 15,0 | 11,5 | 21,5 | 21,0 | 22,0 | Faixa de fio: 70 mm² |
| T70-12-90D | 13,0 | 15,0 | 11,5 | 21,5 | 21,0 | 22,0 | |
| T95-14-90D | 15,0 | 17,0 | 13,5 | 24,7 | 24,0 | 32,8 | Faixa de fio: 95mm² |
| T95-16-90D | 17,0 | 17,0 | 13,5 | 24,7 | 24,0 | 32,8 | |
| T120-14-90D | 15,0 | 20.0 | 15.6 | 29.0 | 27.0 | 32.5 | Faixa de fio: 120mm² |
| T120-16-90D | 17,0 | 20.0 | 15.6 | 29.0 | 27.0 | 32.5 | |
| T150-14-90D | 15,0 | 21,0 | 16,5 | 30.4 | 32.0 | 33.0 | Faixa de fio: 150mm² |
| T150-16-90D | 17,0 | 21,0 | 16,5 | 30.4 | 32.0 | 33.0 | |
| T185-16-90D | 17,0 | 23.6 | 18.4 | 34.0 | 34.0 | 35,0 | Faixa de fio:185mm² |
| T240-16-90D | 17,0 | 26,4 | 21,2 | 38,5 | 38,0 | 35,0 | Faixa de fio:240mm² |
