Terminais de Língua Quadrada com Costura Brasada Não Isolados
Material:
• Corpo do Terminal: Cobre
• Revestimento: Estanho
descrição1
Fecho de zíper 1/5 de zíper camisolas atléticas para homens. Tecido elástico, leve e de secagem rápida para desempenho superior. CABEDAL REGULAR - Tamanhos padrão dos EUA. Um corte atlético que fica próximo ao corpo para uma ampla amplitude de movimento, projetado para desempenho ideal e conforto durante todo o dia. CARACTERÍSTICAS - Fecho de 1/4 de zíper; orifícios para os polegares nas mangas compridas para mantê-las no lugar durante o treino
Descrição do Produto

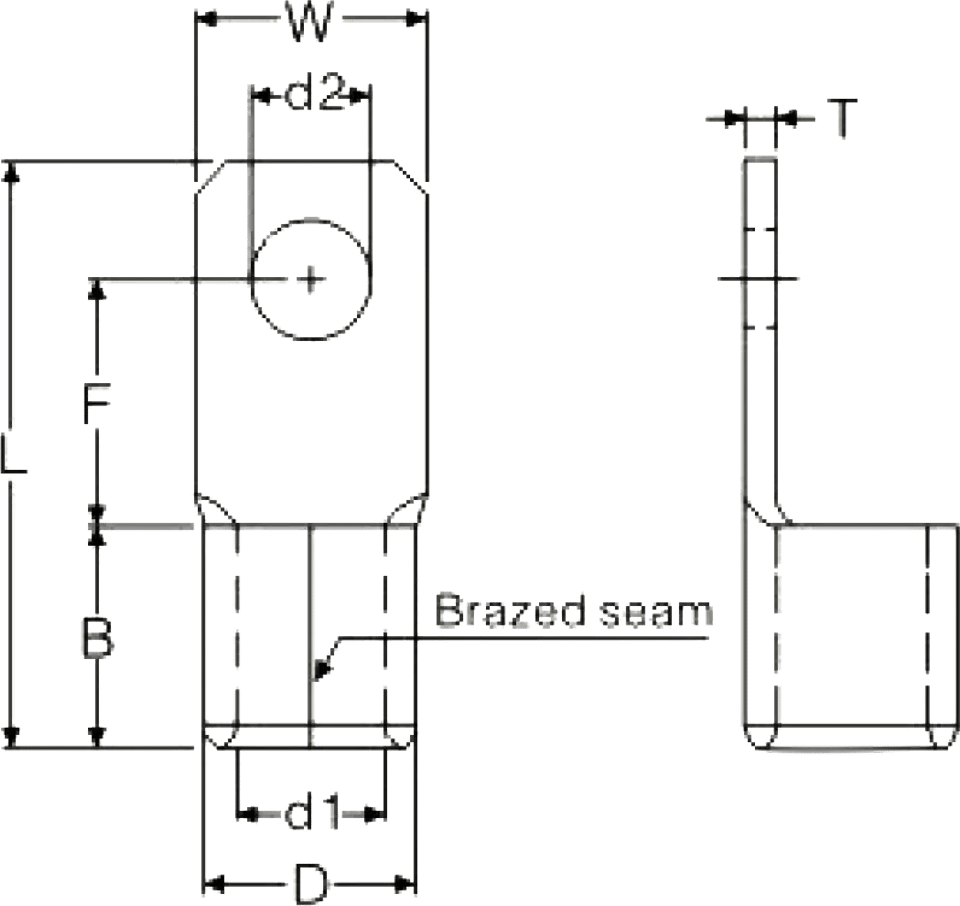

Desenho Dimensional:
Parâmetro:
| Número do Item | Tamanho do Pino | Dimensão (mm) |
Pçs/
Embalagem |
Ferramentas | Explicação | ||||||||
| Métrico | Americano | d2 | W | F | L | B | D | d1 | T | ||||
| SQNB 22-5 | 5 | #10 | 5,3 | 12,5 | 13,5 | 32,0 | 12,0 | 11,5 | 8,1 | 1,7 | 250 | / |
Faixa de fio:
16-25mm² A.W.G.:(4) Corrente máx.=115A |
| SQNB 22-6 | 6 | 1/4'' | 6,4 | ||||||||||
| SQNB 22-8 | 8 | 5/16'' | 8,4 | ||||||||||
| SQNB 38-5 | 5 | #10 | 5,3 | 13,5 | 16,3 | 38,0 | 14,0 | 13,3 | 9,7 | 1,8 | 200 | / |
Faixa de fio:
35mm² A.W.G.:(2) Corrente máx.=160A |
| SQNB 38-6 | 6 | 1/4'' | 6,4 | ||||||||||
| SQNB 38-8 | 8 | 5/16'' | 8,4 | ||||||||||
| SQNB 38-10 | 10 | 3/8'' | 10,5 | ||||||||||
| SQNB 60-6 | 6 | 1/4'' | 6,4 | 16,0 | 20,0 | 49,5 | 18,0 | 15,4 | 11,8 | 1,8 | 100 | / |
Faixa de fio:
50mm² A.W.G.:(1/0) Corrente máxima=215A |
| SQNB 60-8 | 8 | 5/16'' | 8,4 | ||||||||||
| SQNB 60-10 | 10 | 3/8'' | 10,5 | ||||||||||
| SQNB 70-8 | 8 | 5/16'' | 8,4 | 17,5 | 20,0 | 48,0 | 18,0 | 17,5 | 13,5 | 2,0 | 50 | / |
Faixa de fio:
70mm² A.W.G.:(2/0) Corrente máx.=235A |
| SQNB 70-10 | 10 | 3/8'' | 10,5 | ||||||||||
| SQNB 70-12 | 12 | 1/2'' | 13.0 | ||||||||||
| SQNB 80-8 | 8 | 5/16'' | 8,4 | 21.8 | 20,0 | 49.0 | 20,0 | 19.5 | 14.5 | 2.3 | 50 | / |
Faixa de fio:
95mm² A.W.G.:(3/0) Corrente máx.=255A |
| SQNB 80-10 | 10 | 3/8'' | 10,5 | ||||||||||
| SQNB 80-12 | 12 | 1/2'' | 13.0 | ||||||||||
| SQNB 100-8 | 8 | 5/16'' | 8,4 | 21.8 | 21.0 | 53.0 | 21.0 | 22,1 | 16,4 | 2,5 | 25 | / |
Faixa de fio:
120mm² A.W.G.:(4/0) Corrente máx.=300A |
| SQNB 100-10 | 10 | 3/8'' | 10,5 | ||||||||||
| SQNB 100-12 | 12 | 1/2'' | 13.0 | ||||||||||
| SQNB 150-8 | 8 | 5/16'' | 8,4 | 22,0 | 22,3 | 61,0 | 27,0 | 26,6 | 19.5 | 3,2 | 25 | / |
Faixa de fio:
150mm² A.W.G.:(250/300MCM) Corrente máx.=395A |
| SQNB 150-10 | 10 | 3/8'' | 10,5 | ||||||||||
| SQNB 150-12 | 12 | 1/2'' | 13.0 | ||||||||||
| SQNB 200-10 | 10 | 3/8'' | 10,5 | 36,0 | 22,3 | 72,5 | 31,0 | 32,6 | 24,0 | 4,0 | 10 | / |
Faixa de fio:
240mm² A.W.G.:(400/500MCM) Corrente máx.=470A |
| SQNB 200-12 | 12 | 1/2'' | 13.0 | ||||||||||
