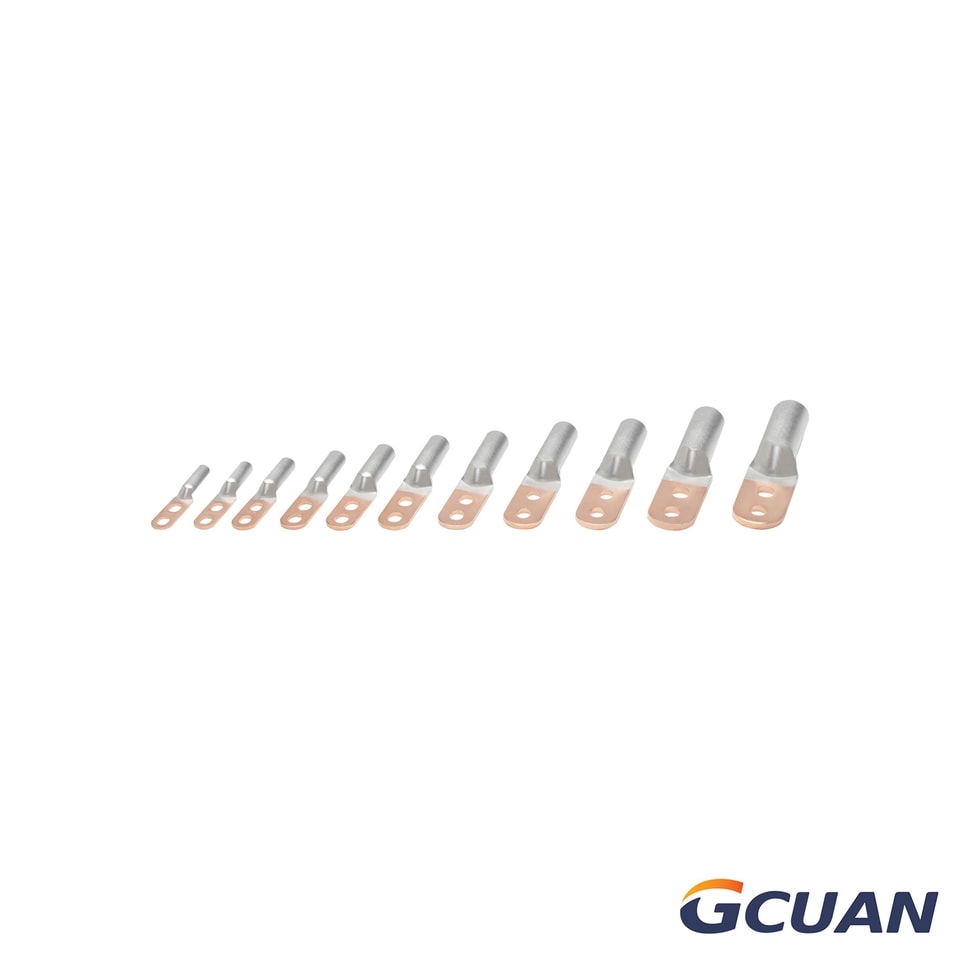

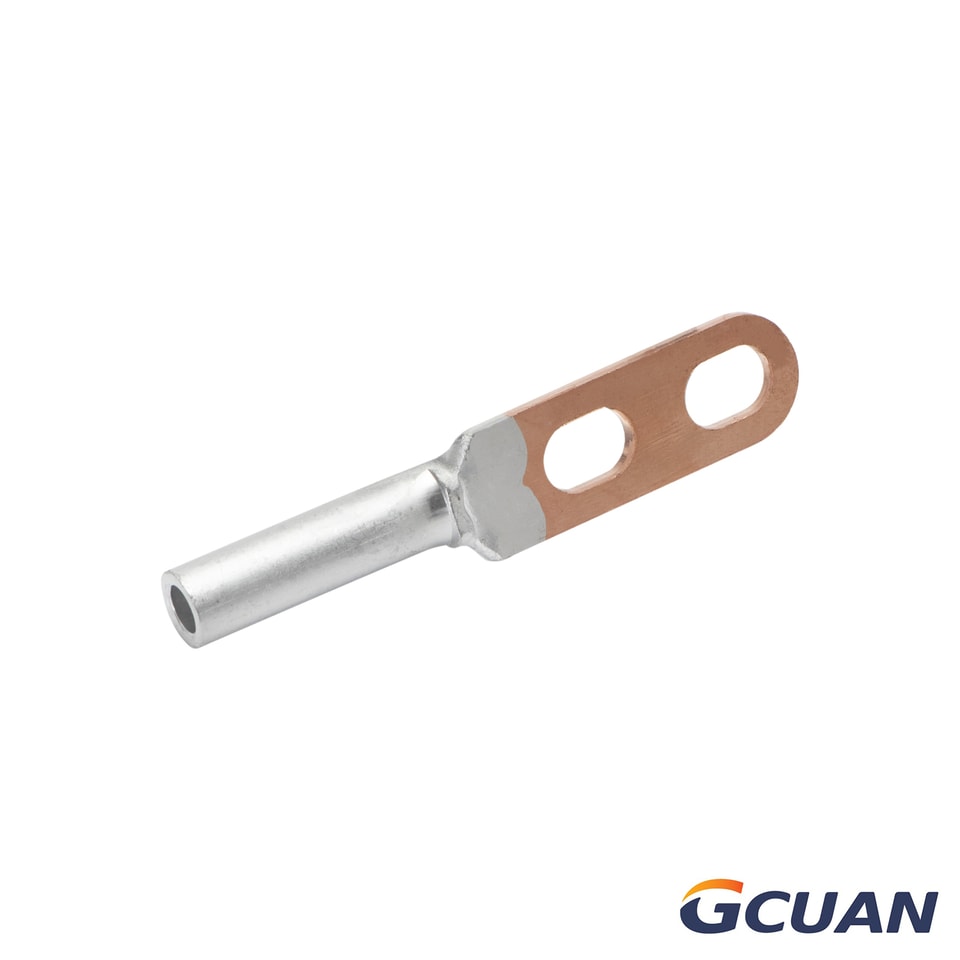

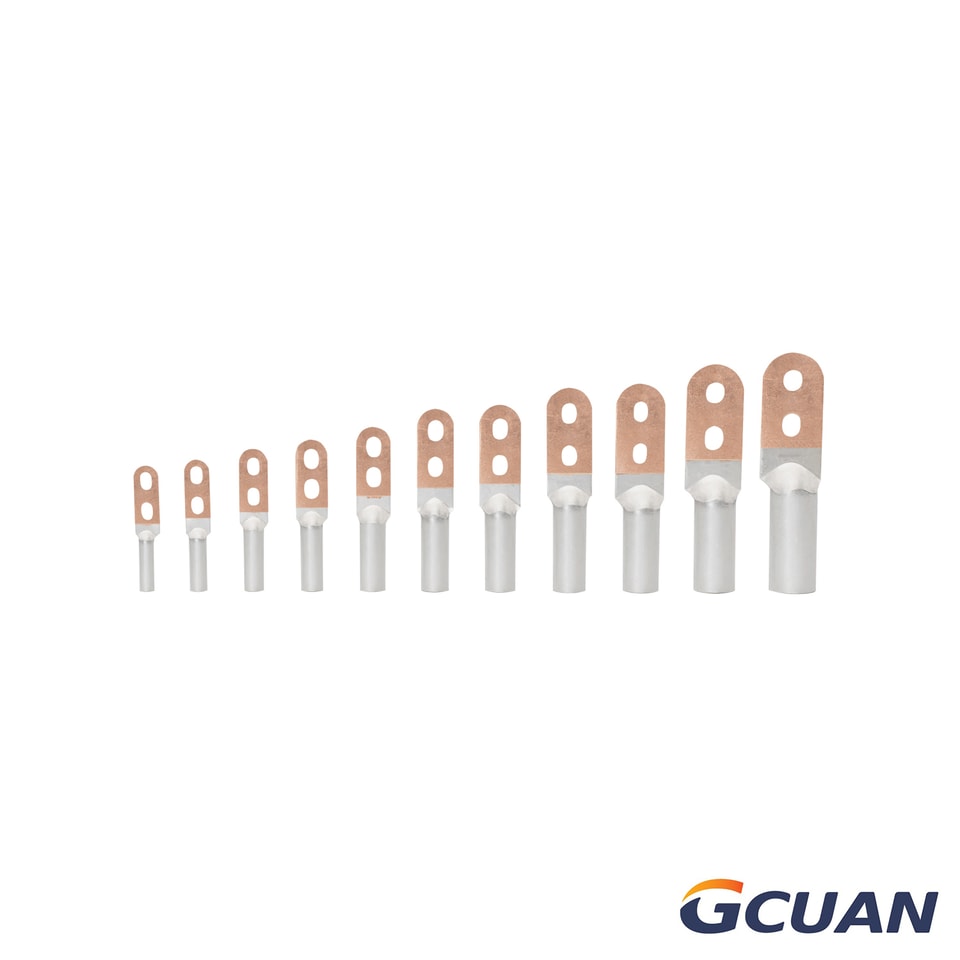

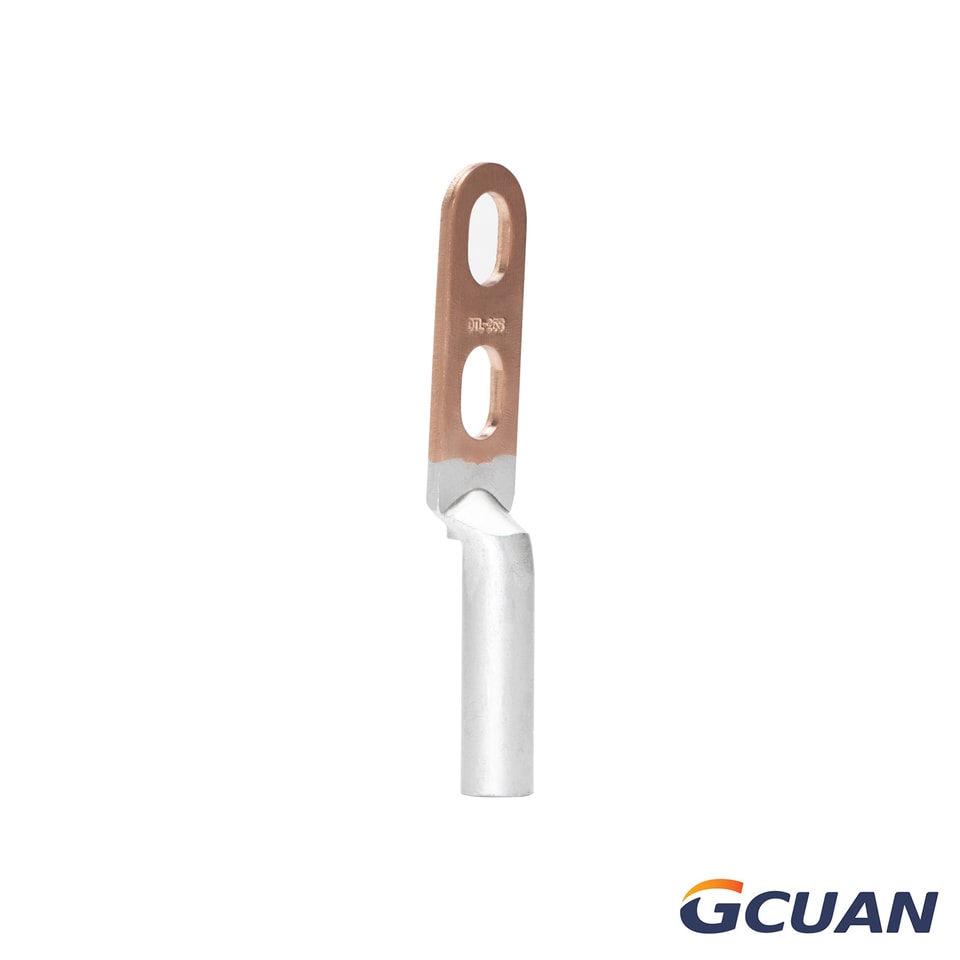

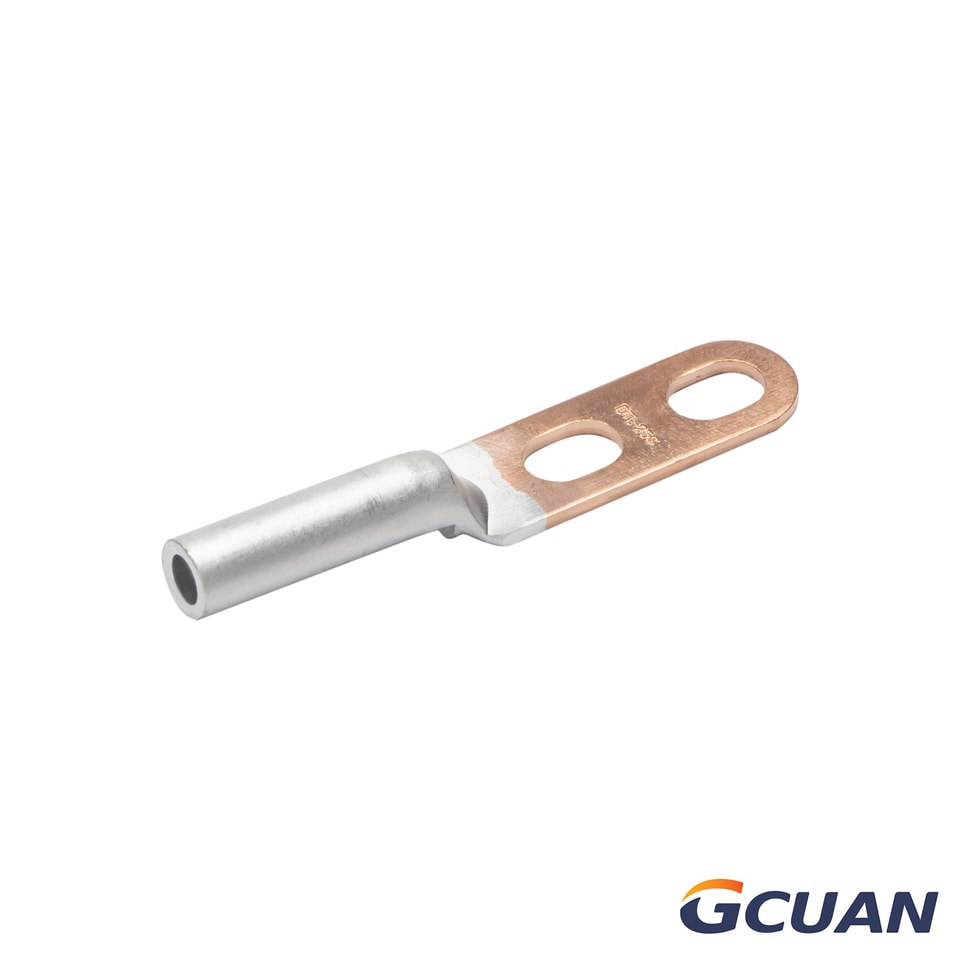

Terminal de cabo bimetálico de duplo furo DTL-S

Aplicação:

Usado para a conexão de transição de cabo de alumínio ou cabo de liga de alumínio com a extremidade de cobre de equipamentos elétricos em média tensão. De 25 a 400 mm². Design de duplo furo para maior estabilidade na instalação.

Material:

Al ≥ 99,5%, Cu ≥ 99,9%

Características:

Soldado por fricção

Solicitar orçamento

Seleção rápida

Descrição do produto

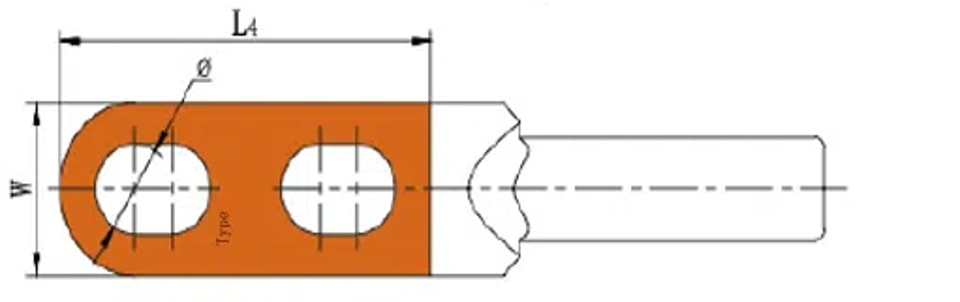

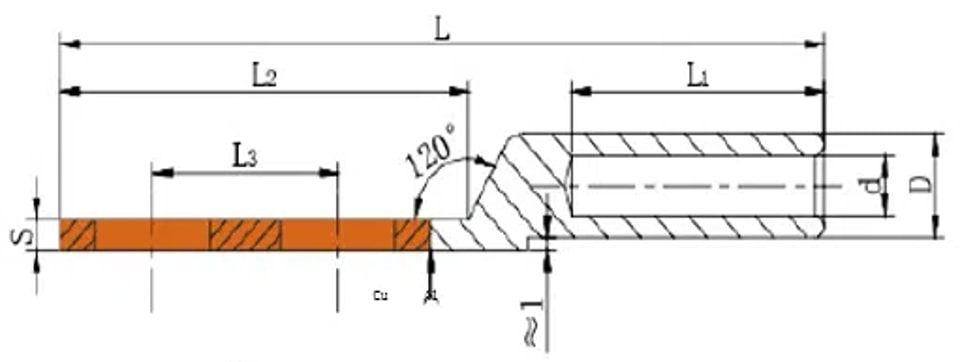

Desenho dimensional:

Parâmetro:

Tipo	Φ	D	d	L1	L2	L3	L4	W	S	L
DTL-S-25	10.5	12	7.3	34	55	20-30	50	20	2.8	103
DTL-S-35	10.5	14	8.5	36	55	20-30	50	20	3.2	107
DTL-S-50	10.5	16	9.5	40	57	20-30	53	23	3.6	115
DTL-S-70	12.5	18	11.5	44	63	20-30	55	26	4.0	125
DTL-S-95	12.5	21	13.5	44	66	20-30	58	28	4.2	135
DTL-S-120	13.0	23	15.1	52	73	25-35	64	30	4.6	148
DTL-S-150	13.0	25	16.5	54	74	25-35	66	34	5.2	152
DTL-S-185	13.0	27	18.5	56	81	30-40	72	37	5.8	166
DTL-S-240	13.0	30	20.7	57	83	30-40	74	40	6.4	168
DTL-S-300	16.5	34	23.5	61	90	34-41	80	46	7.5	185
DTL-S-400	16.5	38	26.2	69	90	34-41	80	50	8.0	194
