Terminal bimetálico DTL-5

Aplicação:
Os terminais bimetálicos forjados DTL5 são adequados para conectar cabos ABC a transformadores, aparelhagem de manobra etc. no topo do poste.

Material:

Al≥99,5%, Cu≥99,9%

Características:
O barril de alumínio é preenchido com graxa neutra e coberto por tampa.
Soldado por fricção

Solicitar orçamento

Descrição do produto

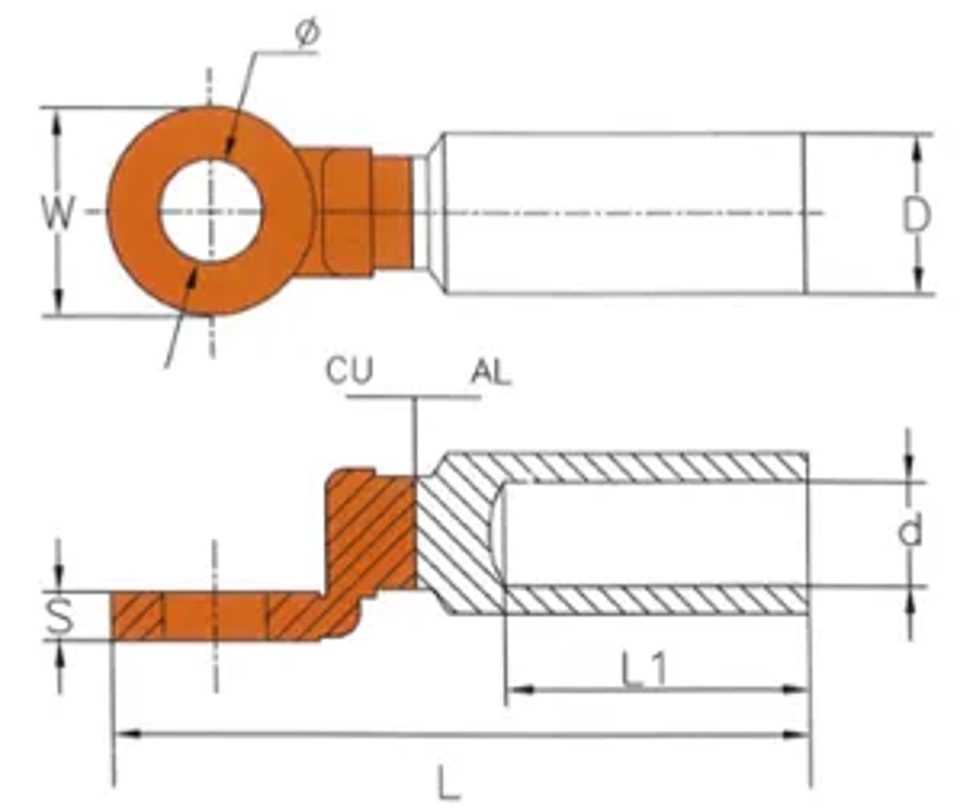

Desenho dimensional:

Parâmetro

Especificação do tipo	Φ	D	d	L	L1	W	S
DTL-5-16	10.5	16	5.5	80	40	20	4.0
DTL-5-25	10.5	16	7.0	80	40	20	4.0
DTL-5-35	10.5	16	8.2	80	40	20	4.0
DTL-5-50	12.8	20	9.2	90	43	25	5.5
DTL-5-70	12.8	20	11.2	90	43	25	5.5
DTL-5-95	12.8	20	12.5	90	43	25	5.5
DTL-5-120	12.8	25	14	112	58	30	6.5
DTL-5-150	12.8	25	16.5	112	58	30	6.5
DTL-5-185	12.8	32	18.6	122	60	35	7.0
DTL-5-240	12.8	32	20.0	122	60	35	7.0
DTL-5-300	12.8	34	23.5	125	65	35	7.0
DTL-5-400	17.0	40	26.0	160	90	36	7.0
DTL-5-500	17.0	40	29.5	160	90	36	7.0
