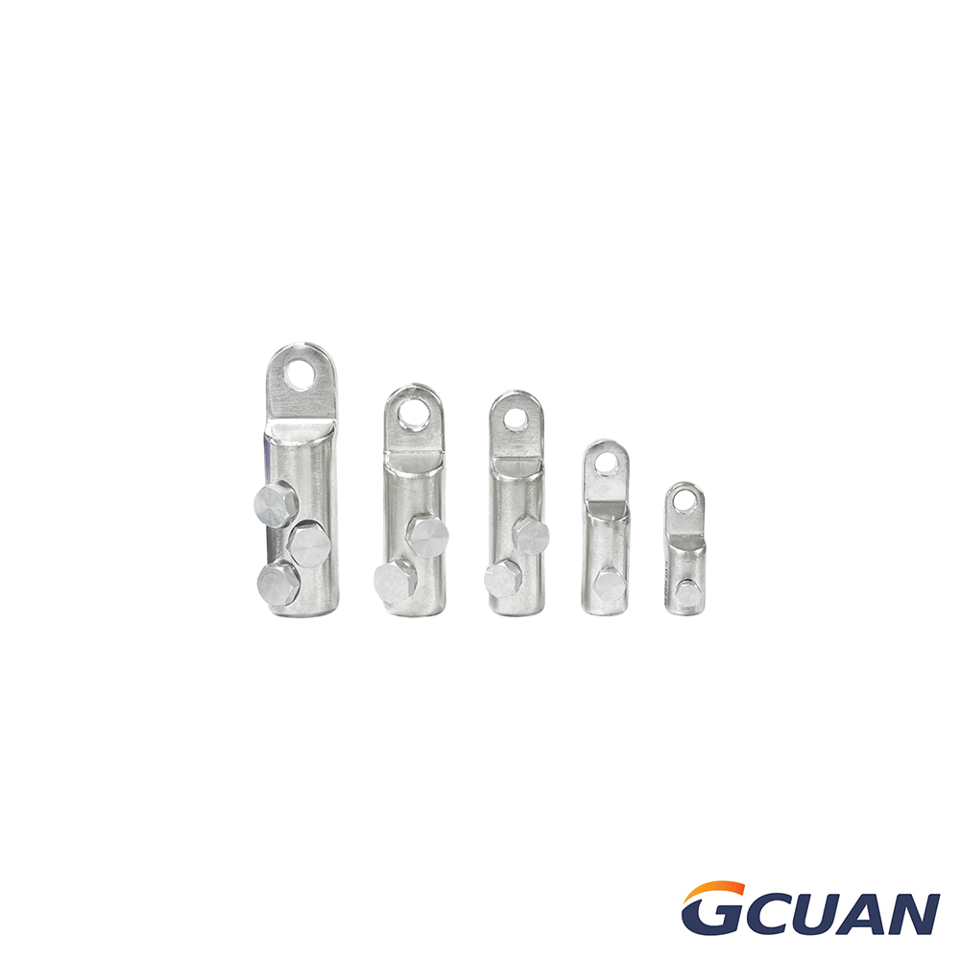

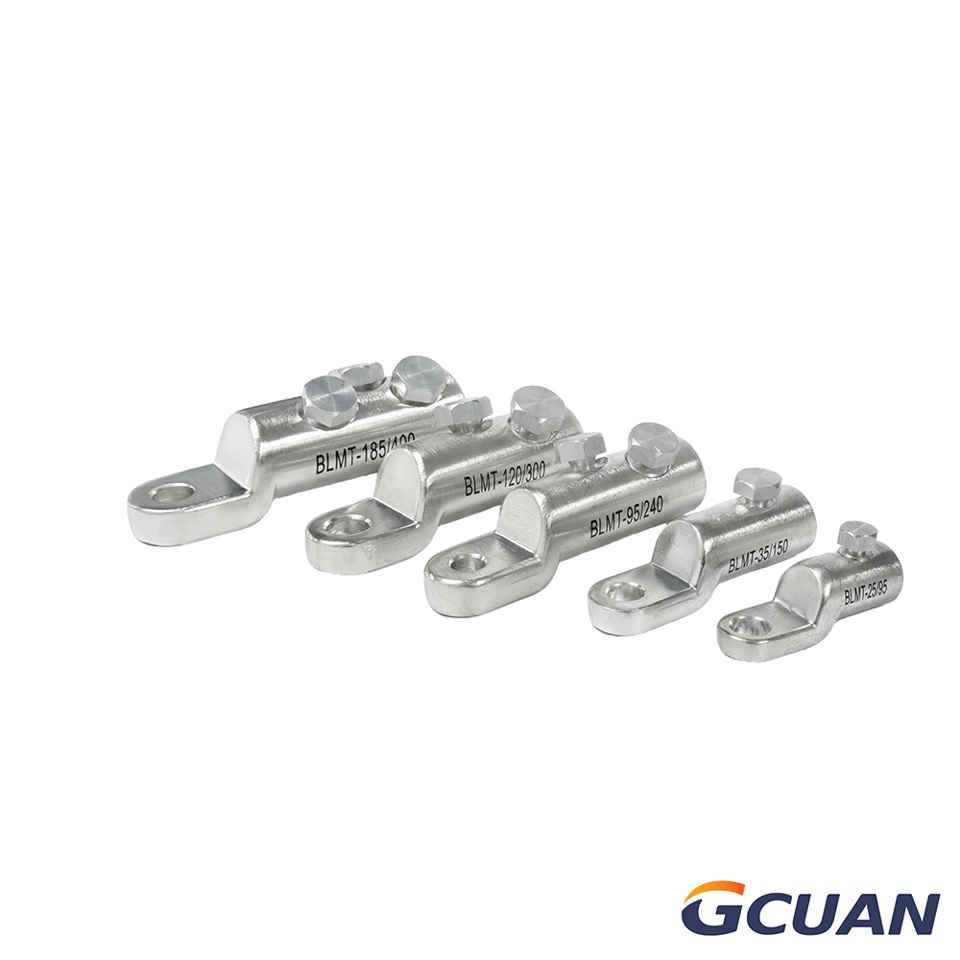

Terminal mecânico BLMT

Aplicação:
Usado para conexão de transição de cabo de cobre, cabo de alumínio ou cabo de liga de alumínio com a extremidade de alumínio de equipamentos elétricos em média tensão. De 10 a 1000 mm2 para condutor de Al e de 10 a 1000 mm²para condutor de Cu

Material:

·Corpo: liga de alumínio estanhada de alta resistência à tração

·Parafusos: liga de alumínio de alta resistência à tração

Característica:

Projetado especialmente para acomodar condutores redondos e setoriais.

Solicitar orçamento

Descrição do produto

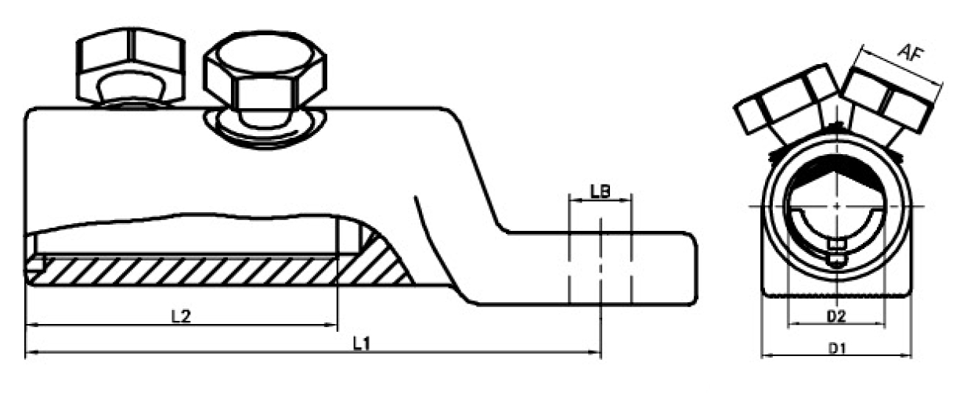

Desenho dimensional:

Parâmetro:

Tipo	Seção transversal do cabo (mm²)	Diâmetro do furo da palma (LB)	Dimensões (mm)				Tamanho da cabeça (AF)	Quantidade de parafusos de contato
Tipo	Seção transversal do cabo (mm²)	Diâmetro do furo da palma (LB)	L1	L2	D1	D2	Tamanho da cabeça (AF)	Quantidade de parafusos de contato
BLMT-6/50-13	6-50	13	50	20	10	10	13	1
BLMT-25/95-13	25-95	13	60	30	24	12.8	13	1
BLMT-25/95-17	25-95	17	60	30	24	12.8	13	1

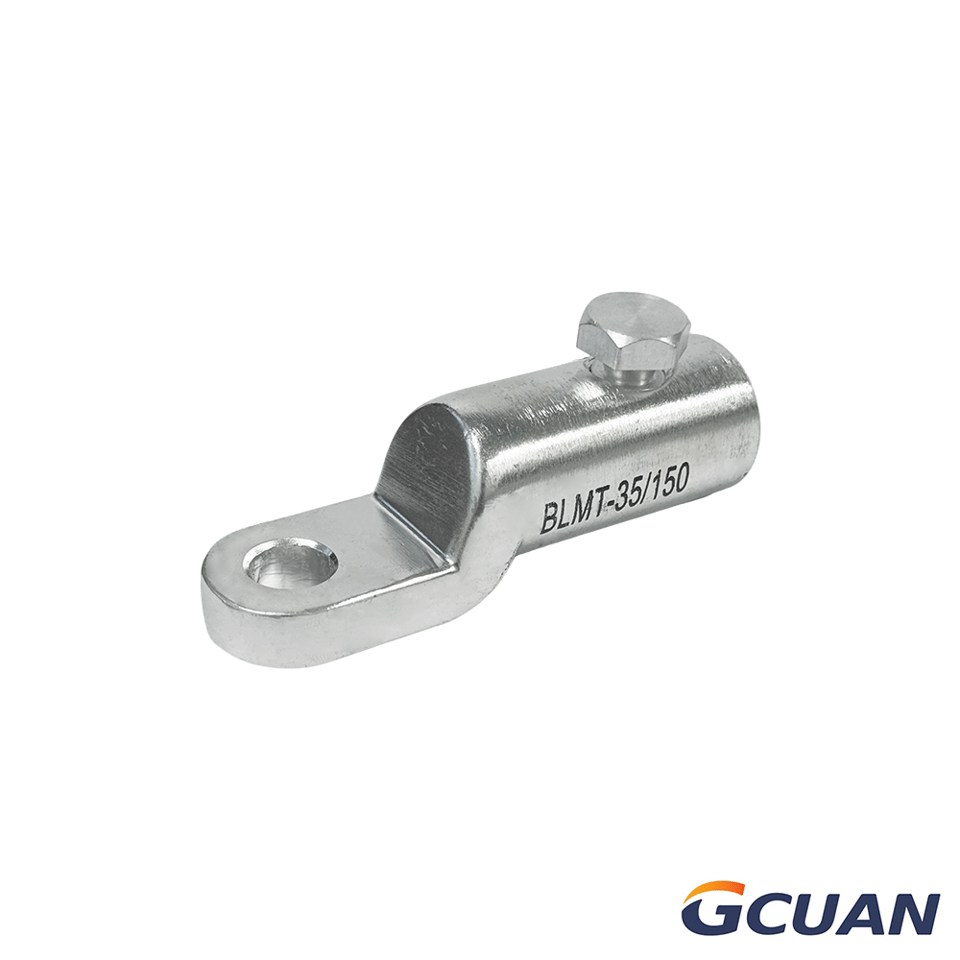

BLMT-35/150-13	35-150	13	86	36	28	15.8	17	1
BLMT-35/150-17	35-150	17	86	36	28	15.8	17	1
BLMT-95/240-13	95-240	13	112	60	33	20	19	2
BLMT-95/240-17	95-240	17	112	60	33	20	19	2
BLMT-95/240-21	95-240	21	112	60	33	20	19	2
BLMT-120/300-13	120-300	13	120	65	37	24	22	2
BLMT-120/300-17	120-300	17	120	65	37	24	22	2
BLMT-185/400-13	185-400	13	137	80	42	25.5	22	3
BLMT-185/400-17	185-400	17	137	80	42	25.5	22	3
BLMT-185/400-21	185-400	21	137	80	42	25.5	22	3
BLMT-500/630-13	500-630	13	150	95	50	33	27	3
BLMT-500/630-17	500-630	17	150	95	50	33	27	3
BLMT-500/630-21	500-630	21	150	95	50	33	27	3
BLMT-630/800-13	630-800	13	180	105	61	40.5	19	4
BLMT-630/800-17	630-800	17	180	105	61	40.5	19	4
BLMT-800/1000-17	800-1000	17	153	86	60	40	13	4
BLMT-1500-17	1500	17	200	120	65	46	19	4

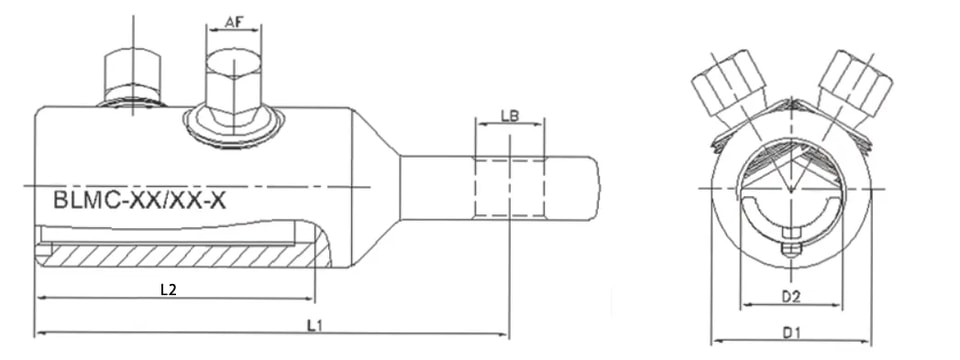

Desenho dimensional:

Parâmetro:

Tipo	Seção transversal do cabo (mm²)	Quantidade de parafusos de contato	Tamanho da cabeça (AF)	Furo da palma Diâmetro (LB)	Dimensões (mm)
Tipo	Seção transversal do cabo (mm²)	Quantidade de parafusos de contato	Tamanho da cabeça (AF)	Furo da palma Diâmetro (LB)	L1	L2	D1	D2
BLMC-25/95	25-95	1	13	16.3	77.5	31.5	12.8	29
BLMC-95/240	95-240	2	13	16.3	107.5	61.5	20	34.5
BLMC-120/300	120-300	2	13	16.3	112.5	66.5	24	38
BLMC-185/400	185-400	3	13	16.3	155	100	25.5	50
BLMC-500/630	500-630	3	27	16.3	155	100	33	50

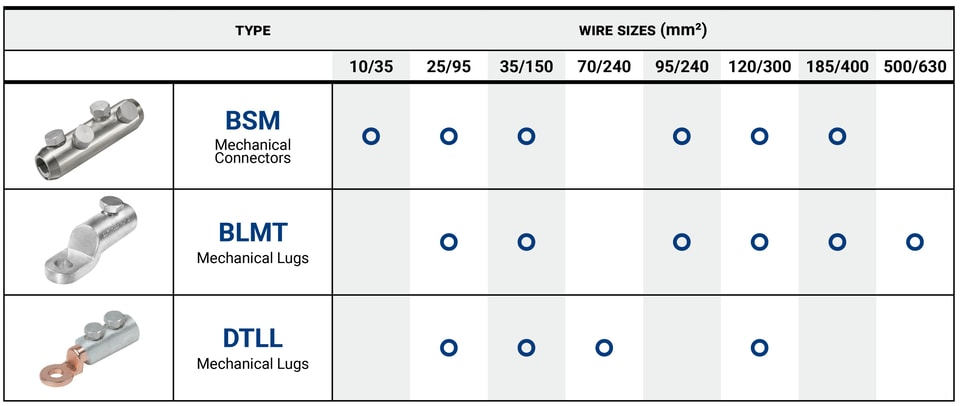

Seleção rápida
