Trilho DIN tipo chapéu de aço
Estrutura do perfil:
Perfil padrão tipo chapéu (TS35), com formato simétrico em “aba de chapéu”; 35 mm de largura e normalmente 7,5 mm de altura.
Opções de montagem:
Disponível em versões maciça, ranhurada ou perfurada para uma instalação flexível; pode ser montado com parafusos, clips ou suportes em painéis de controlo ou armários.
Cenários de utilização:
Amplamente utilizado em automação industrial, armários de controlo elétrico e caixas de distribuição para montagem de disjuntores, blocos de terminais, relés, PLCs e fontes de alimentação.
Desenho dimensional:
Parâmetro:
Item | Dimensões (mm) | |||||
Largura exterior | Largura interior | Altura | Espessura | Diâmetro do furo | Distância entre furos | |

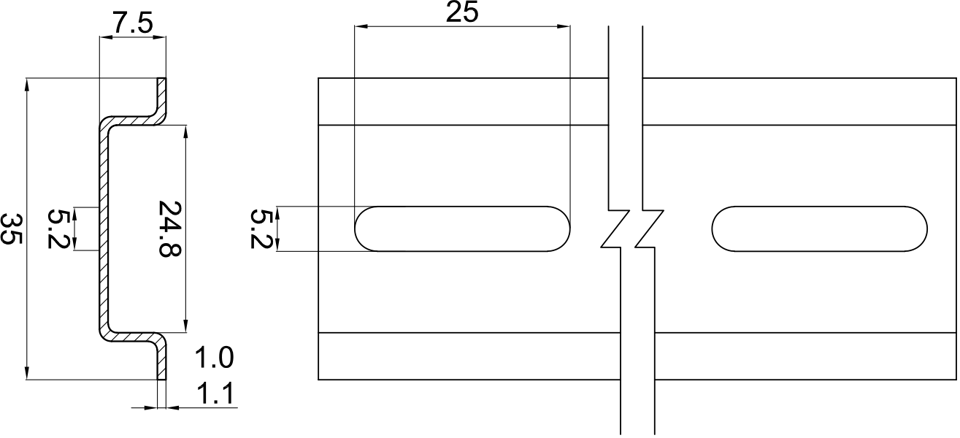

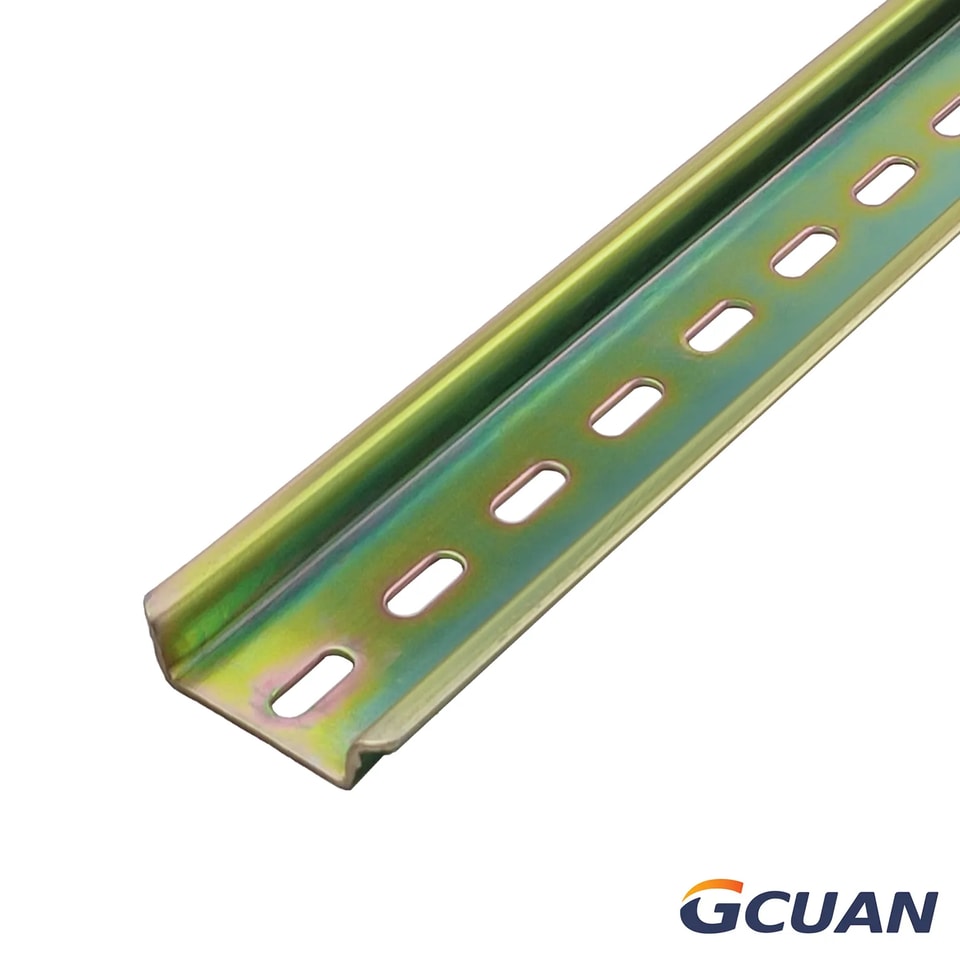

TH35-7.5 ST | 35 | 24.8 | 7.5 | 0.8 | 4.2*12 | 20 |
0.9 | ||||||
1.0 | ||||||
1.1 | ||||||
1.2 | ||||||
1.0 | 5.2*25 | 35.5 | ||||
1.1 | ||||||
1.0 | 6.2*15 | 25 | ||||
1.1 | ||||||
1.2 | ||||||

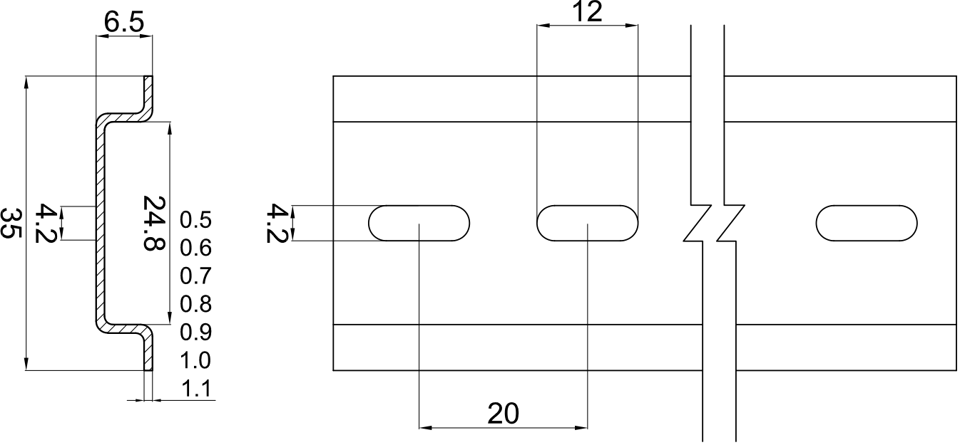

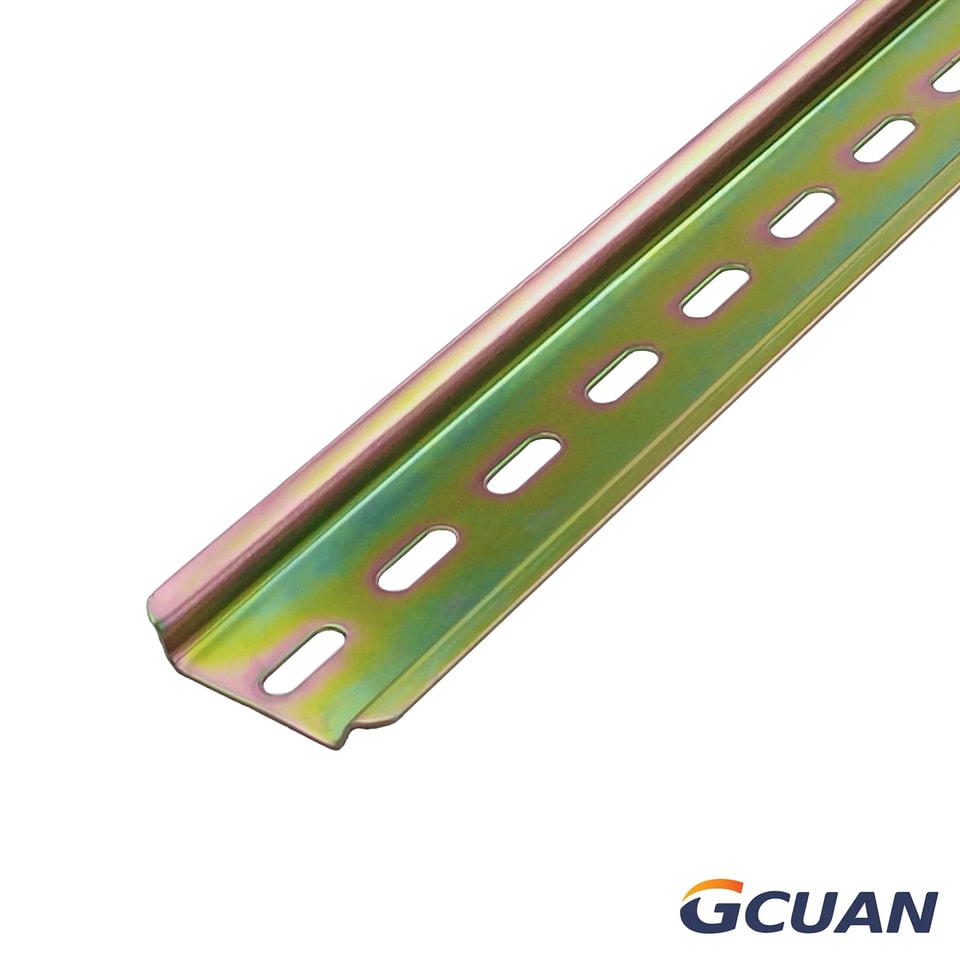

TH35-6.5 ST | 35 | 24.8 | 6.5 | 0.6 | 4.2*12 | 20 |
0.7 | ||||||
0.8 | ||||||
0.9 | ||||||
1.0 | ||||||
1.1 | ||||||

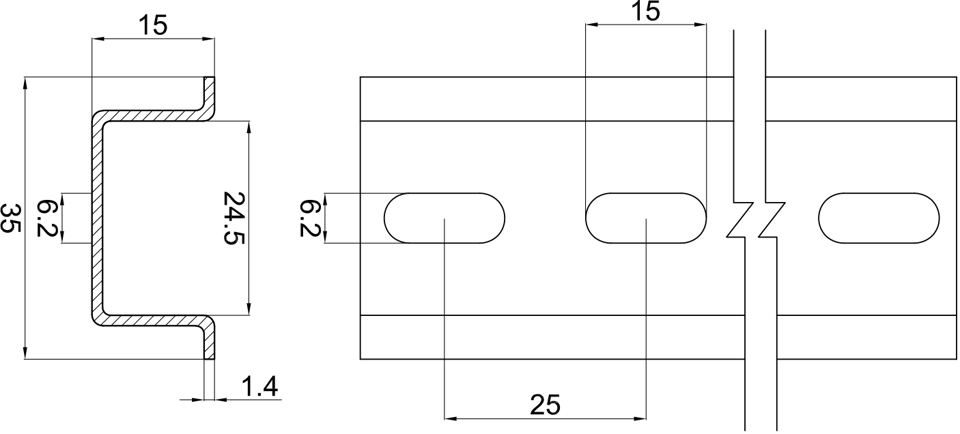

TH35-15 ST | 35 | 24.5 | 15 | 1.4 | 6.2*15 | 25 |

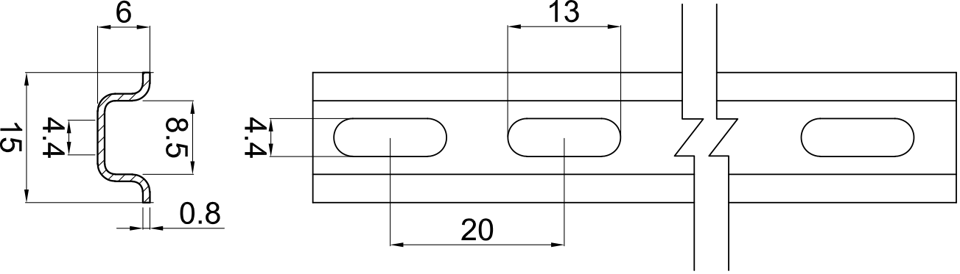

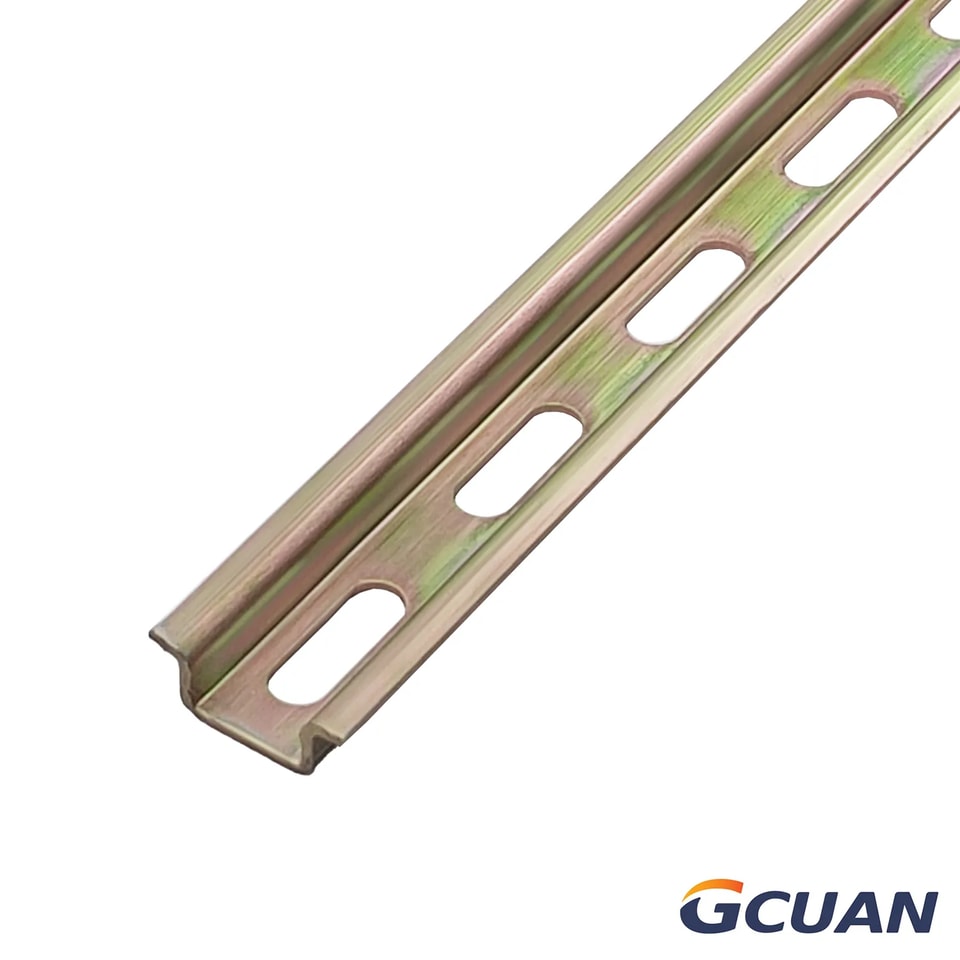

TH15-6 ST | 15 | 8.5 | 6 | 0.8 | 4.4*13 | 20 |
