Terminação de cabo termocontrátil a frio 35kV

Aplicação:

Adequada para a conexão de cabos de potência reticulados de núcleo único ou triplo com níveis de tensão de 21/31,5 kV, 26/31,5 kV, exercendo funções de vedação, isolamento e alívio de tensão. É especialmente indicada para uso em locais inflamáveis e explosivos, como os setores petrolífero, químico e de mineração.

Solicitar orçamento

Descrição do produto

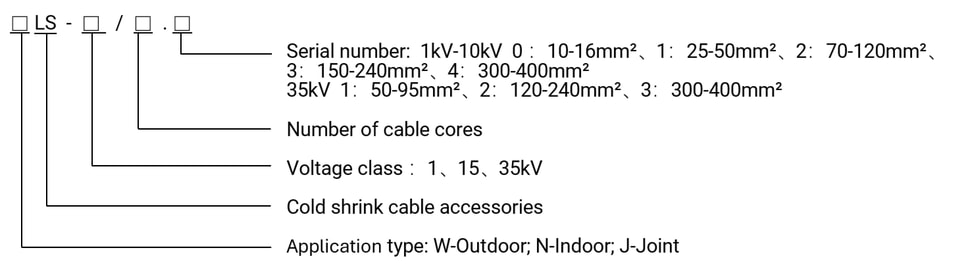

Descrição do modelo

Parâmetro

Nome do produto		Tipo	Área da seção transversal do cabo (mm²)
Terminação de cabo para exterior 35kV com retração a frio	Monocondutor	WLS-35/1.1	35-95
		WLS-35/1.2	120-185
		WLS-35/1.3	240-400
		WLS-35/1.4	500-630
	Tripolar	WLS-35/3.1	50-95
		WLS-35/3.2	120-185
		WLS-35/3.3	240-400
		WLS-35/3.4	500-630
Terminação de cabo para interior 35kV com retração a frio	Monocondutor	NLS-35/1.1	35-95
		NLS-35/1.2	120-185
		NLS-35/1.3	240-400
		NLS-35/1.4	500-630
	Tripolar	NLS-35/3.1	50-95
		NLS-35/3.2	120-185
		NLS-35/3.3	240-400
		NLS-35/3.4	500-630

1. Terminal de conexão
2. Fita adesiva J-20
3. Núcleo do fio
4. Selante
5. Tubo selado de cromatografia
6. Camada principal de isolamento
7. Corpo do terminal
8. Cone de alívio de tensão
9. Fita semicondutora
10. Camada blindada semicondutora
11. Selante
12. Fita de blindagem de cobre
13. Tubo isolante retrátil a frio
14. Revestimento interno
15. Mola de força constante
16. Blindagem de aço
17. Adesivo de enchimento
18. Bainha externa do cabo
19. Bainha trifurcada retrátil a frio
20. Fio de aterramento blindado
21. Fio de aterramento blindado com armadura
22. Terminal de aterramento
L: Profundidade do furo do terminal de conexão
