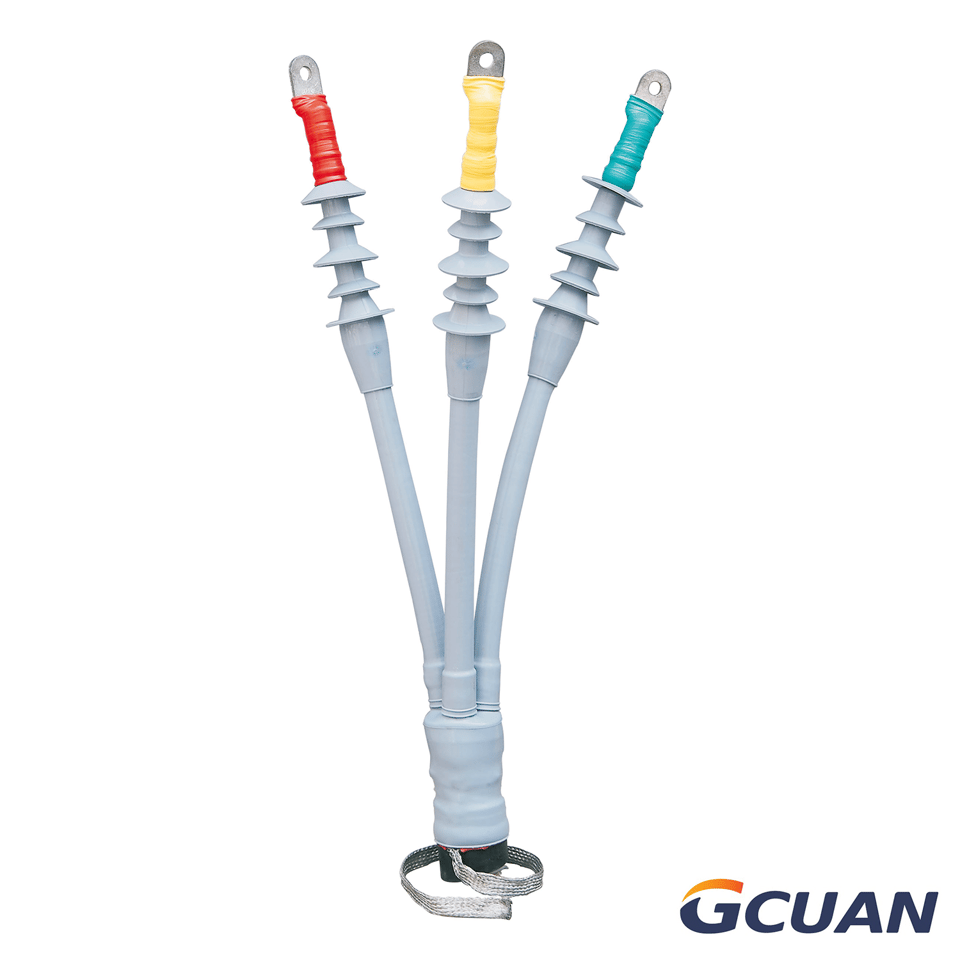

Terminação de cabo termocontrátil a frio 1kV

Aplicação:

Adequada para cabos de potência de núcleo único, dois núcleos, três núcleos, quatro núcleos e cinco núcleos com isolamento em PVC, polietileno reticulado e borracha, para 0,6/1 kV.

Solicitar orçamento

Seleção rápida

Descrição do produto

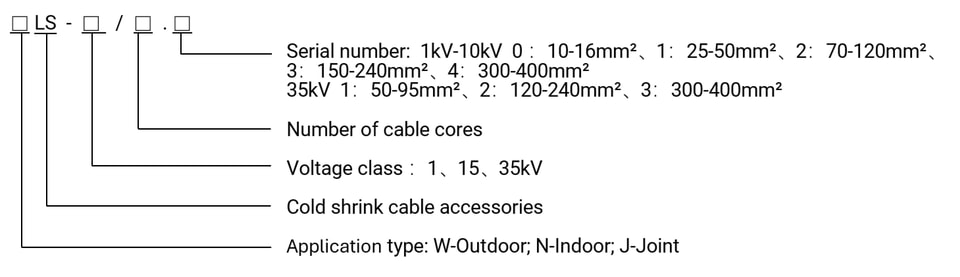

Descrição do modelo

Parâmetro

Nome do produto		Tipo	Área da seção transversal do cabo (mm²)
Terminação de cabo termocontrátil a frio 1kV	Monocondutor	LS-1/1.0	10--16
		LS-1/1.1	25--50
		LS-1/1.2	70--120
		LS-1/1.3	150--240
		LS-1/1.4	300--400
	Dois núcleos	LS-1/2.0	10--16
		LS-1/2.1	25--50
		LS-112.2	70--120
		LS-1/2.3	150--240
		LS-1/2.4	300--400
	Tripolar	LS-1/3.0	10--16
		LS-1/3.1	25--50
		LS-1/3.2	70--120
		LS-1/3.3	150--240
		LS-1/3.4	300--400
	Quatro núcleos	LS-1/4.0	10--16
		LS-1/4.1	25--50
		LS-1/4.2	70--120
		LS-1/4.3	150--240
		LS-1/4.4	300--400
	Cinco núcleos	LS-1/5.0	10--16
		LS-1/5.1	25--50
		LS-1/5.2	70--120
		LS-1/5.3	150--240
		LS-1/5.4	300--400

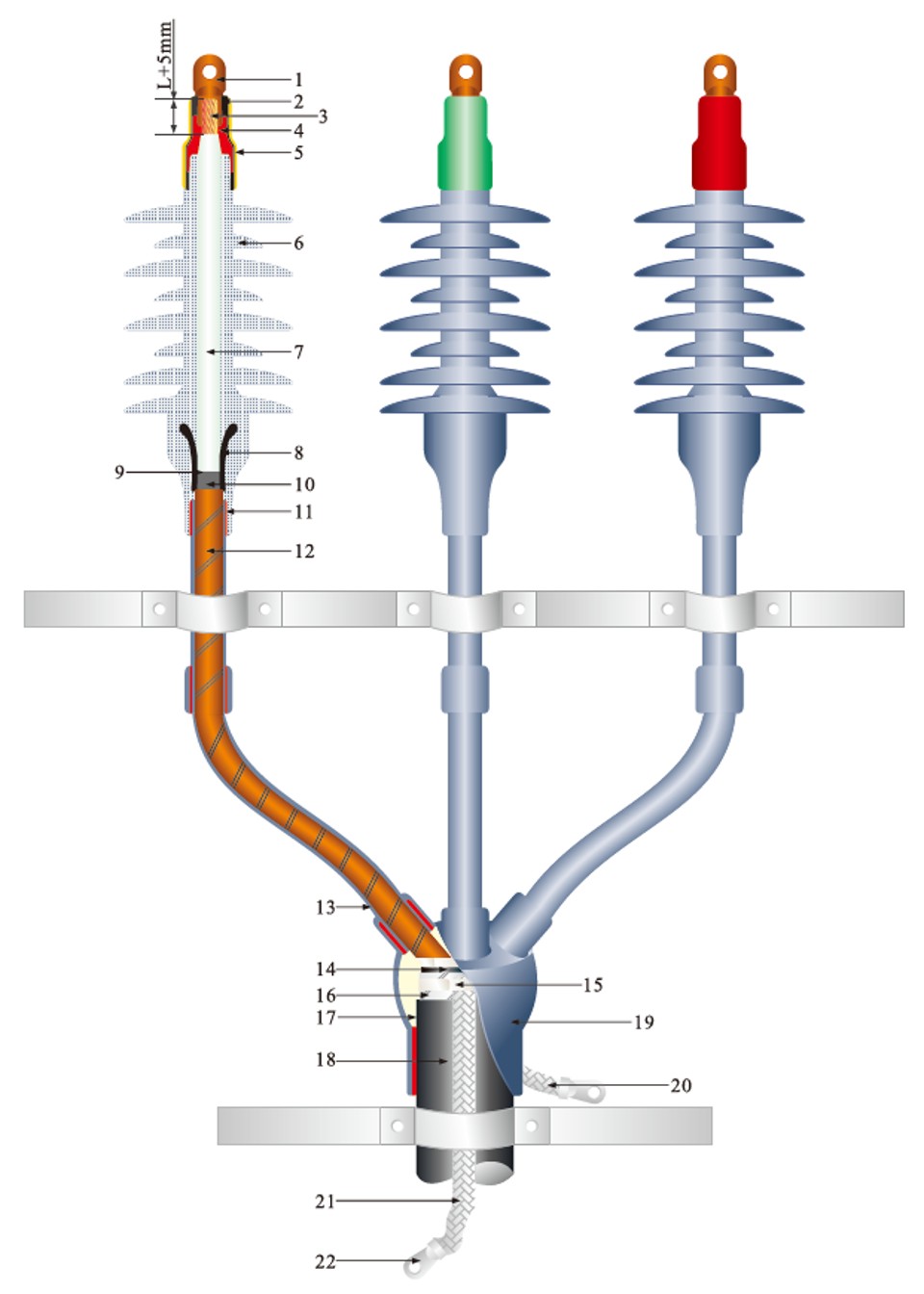

Diagrama de montagem de terminal retrátil a frio trifásico de 35 kV para uso interno/externo

1. Terminal de conexão
2. Fita adesiva J-20
3. Núcleo do fio
4. Selante
5. Tubo selado de cromatografia
6. Camada principal de isolamento
7. Corpo do terminal
8. Cone de alívio de tensão
9. Fita semicondutora
10. Camada blindada semicondutora
11. Selante
12. Fita de blindagem de cobre
13. Tubo isolante retrátil a frio
14. Revestimento interno
15. Mola de força constante
16. Blindagem de aço
17. Adesivo de enchimento
18. Bainha externa do cabo
19. Bainha trifurcada retrátil a frio
20. Fio de aterramento blindado
21. Fio de aterramento blindado com armadura
22. Terminal de aterramento
L: Profundidade do furo do terminal de conexão
