Terminação para cabo termorretrátil 10 kV
Aplicação:
Os produtos termorretráteis de média tensão são amplamente utilizados no tratamento de isolamento de terminações e emendas intermediárias de cabos reticulados de 8,7-15 kV. Apresentam tamanho reduzido, baixo peso, operação confiável e instalação simples. Conforme a necessidade do usuário, podem ser projetados cabos multiconductores, estruturas de duplo fio terra ou produtos com requisitos especiais.

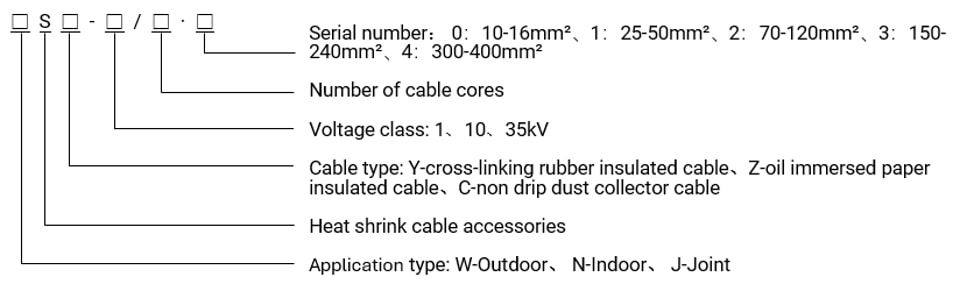

Descrição do modelo
Parâmetro
Nome do produto | Tipo | Área da seção transversal do cabo (mm²) | |
Terminação de cabo termorretrátil a quente para 10 kV, uso externo | Monocondutor | WSY-10/1.1 | 25-50 |
WSY-10/1.2 | 70-120 | ||
WSY-10/1.3 | 150-240 | ||
WSY-10/1.4 | 300-400 | ||
Tripolar | WSY-10/3.1 | 25-50 | |
WSY-10/3.2 | 70-120 | ||
WSY-10/3.3 | 150-240 | ||
WSY-10/3.4 | 300-400 | ||
Terminação de cabo termorretrátil interna 10 kV | Monocondutor | NSY-10/1.1 | 25-50 |
NSY-10/1.2 | 70-120 | ||
NSY-10/1.3 | 150-240 | ||
NSY-10/1.4 | 300-400 | ||
Tripolar | NSY-10/3.1 | 25-50 | |
NSY-10/3.2 | 70-120 | ||
NSY-10/3.3 | 150-240 | ||
NSY-10/3.4 | 300-400 | ||

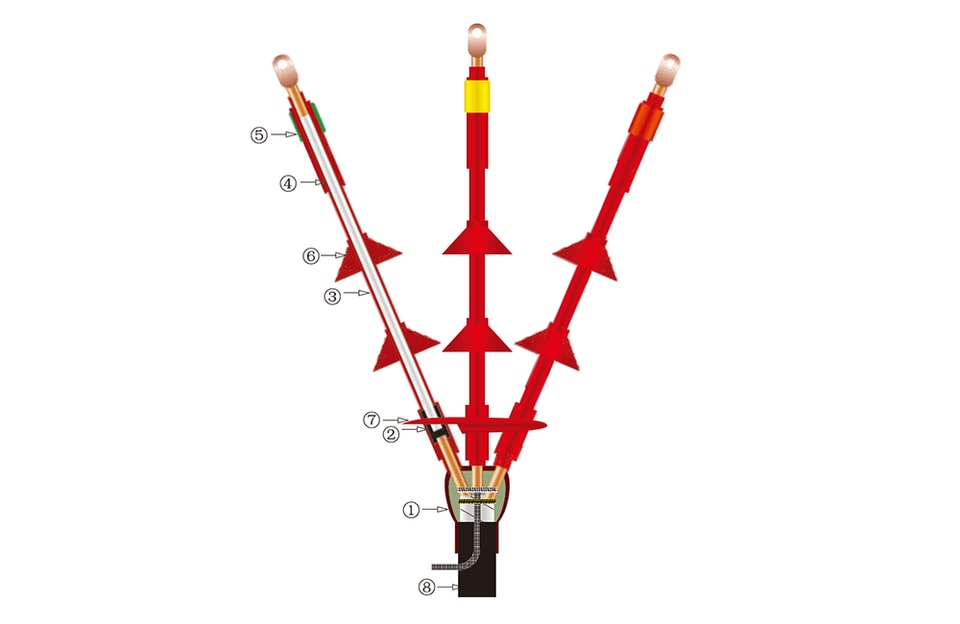

Vista em corte da terminação termorretrátil tripolar de 10 kV
1. Manga termorretrátil
2. Tubo de controle de tensão
3. Tubo de isolação
4. Tubo de vedação
5. Tubo de marcação
6. Extensor de linha de fuga de 1 furo
7. Extensor de linha de fuga de 3 furos
8. Cabo de energia
