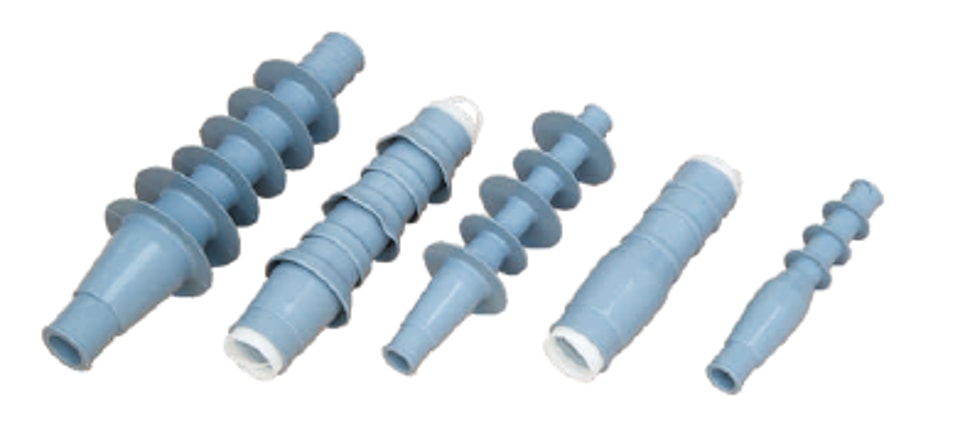

Terminação de cabo termocontrátil a frio 10kV

Aplicação:

Adequada para a conexão de cabos de potência de núcleo único, dois núcleos, três núcleos, quatro núcleos e cinco núcleos em PVC, polietileno reticulado e borracha, com 0,6/1 kV.

Solicitar orçamento

Descrição do produto

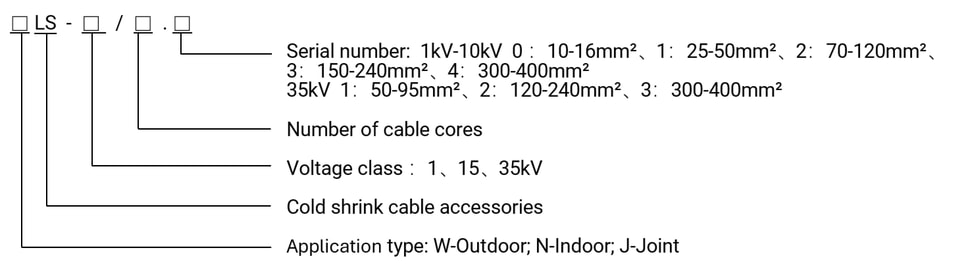

Descrição do modelo

Parâmetro

Nome do produto		Tipo	Área da seção transversal do cabo (mm²)
Terminação de cabo termocontrátil a frio para exterior 10kV	Monocondutor	WLS-15/1.1	25-50
		WLS-15/1.2	70-120
		WLS-15/1.3	150-240
		WLS-15/1.4	300-400
	Tripolar	WLS-15/3.1	25-50
		WLS-15/3.2	70-120
		WLS-15/3.3	150-240
		WLS-15/3.4	300-400
Terminação de cabo termocontrátil a frio para interior 10kV	Monocondutor	NLS-15/1.1	25-50
		NLS-15/1.2	70-120
		NLS-15/1.3	150-240
		NLS-15/1.4	300-400
	Tripolar	NLS-15/3.1	25-50
		NLS-15/3.2	70-120
		NLS-15/3.3	150-240
		NLS-15/3.4	300-400

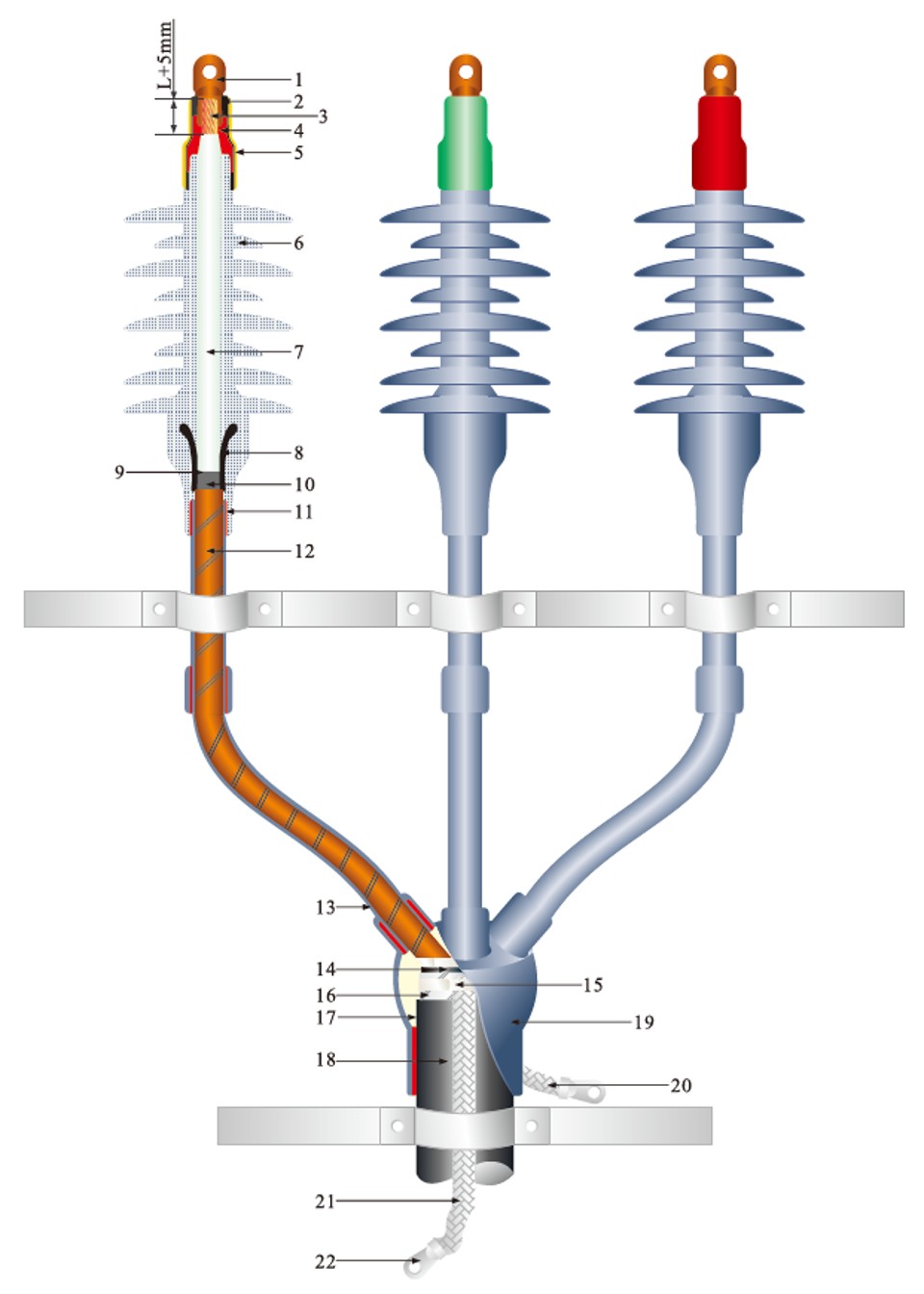

1. Terminal de conexão
2. Fita adesiva J-20
3. Núcleo do fio
4. Selante
5. Tubo selado de cromatografia
6. Camada principal de isolamento
7. Corpo do terminal
8. Cone de alívio de tensão
9. Fita semicondutora
10. Camada blindada semicondutora
11. Selante
12. Fita de blindagem de cobre
13. Tubo isolante retrátil a frio
14. Revestimento interno
15. Mola de força constante
16. Blindagem de aço
17. Adesivo de enchimento
18. Bainha externa do cabo
19. Bainha trifurcada retrátil a frio
20. Fio de aterramento blindado
21. Fio de aterramento blindado com armadura
22. Terminal de aterramento
L: Profundidade do furo do terminal de conexão
