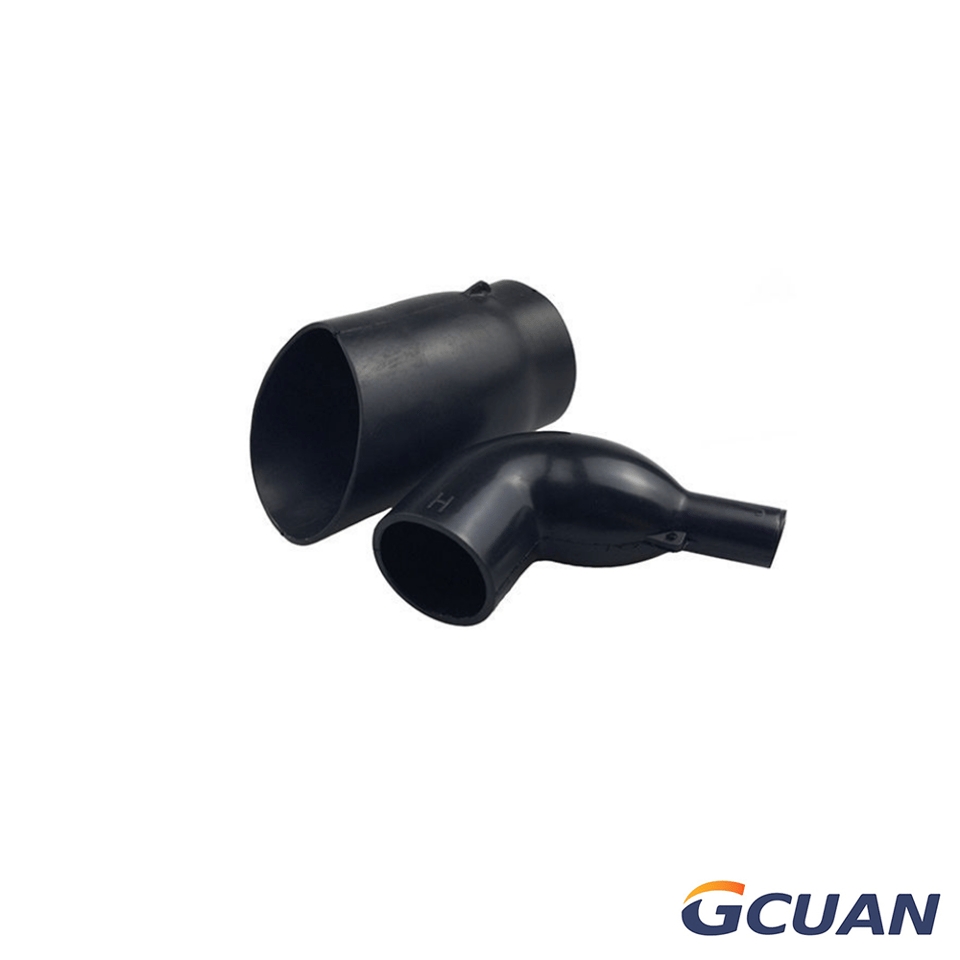

Capas Termorretráteis para Curvas de 90°

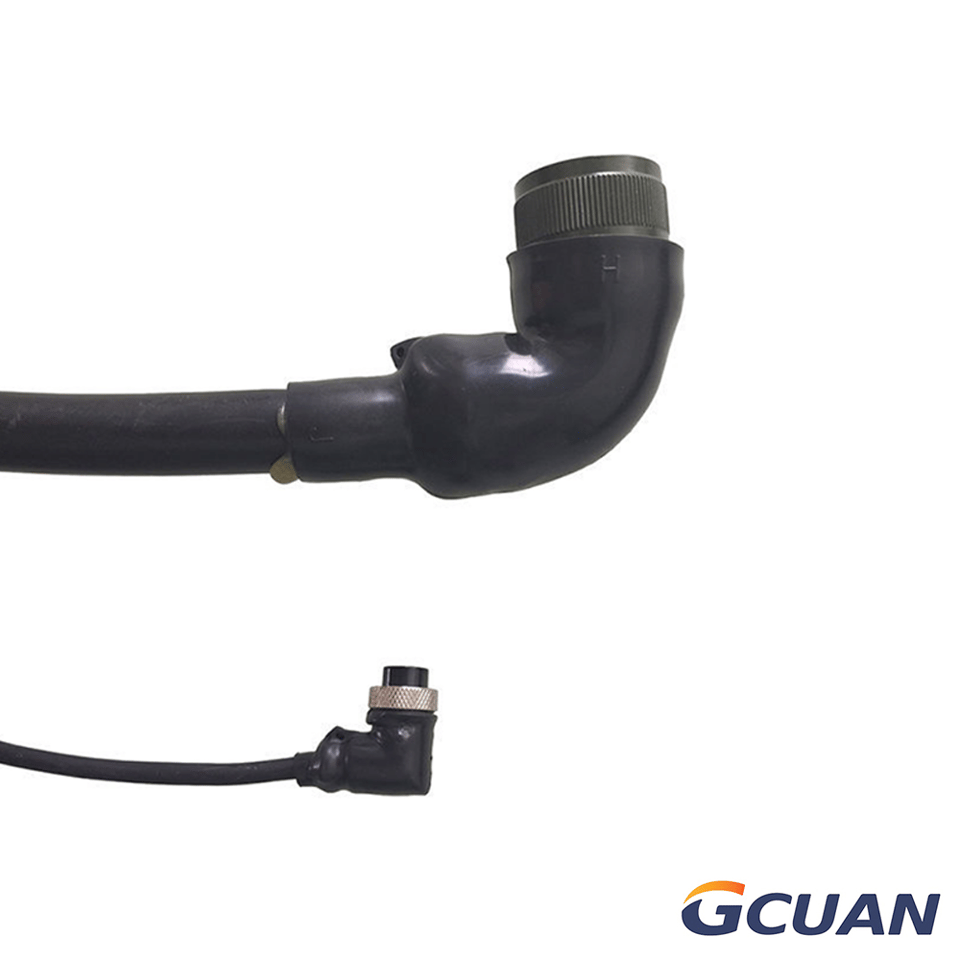

Utilizado para proteção mecânica e alívio de tensão em cabos e conectores curvados. Preenche o espaço entre os componentes do cabo e os conectores, proporcionando vedação, impermeabilização e proteção do isolamento. Com abas opcionais.
MS-2A/C
N.º | Modelo | Dimensão mínima expandida no fornecimento (mm) | Dimensão máxima recuperada após aquecimento (mm) | ||||||
Hmin | Jmin | Hmax | Jmax | W±20% | P±10% | ||||
-4, -25, -71 | -100 | -12 | |||||||
1 | MS-2A/C-01 | 17.8 | 17.8 | 10.9 | 9.9 | 7.9 | 3.8 | 1.50 | 20.3 |
2 | MS-2A/C-02 | 24.9 | 24.9 | 16.0 | 18.0 | 10.2 | 5.3 | 1.60 | 30.8 |
3 | MS-2A/C-03 | 30.0 | 30.0 | 21.1 | 20.6 | 14.2 | 6.4 | 1.60 | 33.5 |
4 | MS-2A/C-04 | 32.5 | 32.5 | 22.9 | 22.9 | 17.3 | 6.9 | 2.03 | 41.5 |
5 | MS-2A/C-05 | 36.1 | 36.1 | 27.4 | 26.4 | 21.8 | 8.4 | 2.03 | 46.2 |
6 | MS-2A/C-06 | 43.9 | 43.9 | 28.4 | 27.4 | 27.4 | 9.4 | 2.03 | 55.8 |
7 | MS-2A/C-07 | 53.1 | 53.1 | 48.3 | 46.7 | 33.8 | 15.0 | 2.60 | 66.5 |
8 | MS-2A/C-08 | 67.6 | 67.6 | 58.4 | 54.4 | 44.2 | 20.3 | 2.85 | 97.5 |
9 | MS-2A/C-09 | 87.6 | 87.6 | 68.8 | 63.0 | 55.4 | 23.4 | 3.05 | 128.0 |
MS-2D/C
N.º | Modelo | Dimensão mínima expandida no fornecimento (mm) | Dimensão máxima recuperada após aquecimento (mm) | ||||||
Hmin | Jmin | Hmax | Jmax | W±20% | P±10% | ||||
-4, -25, -71 | -100 | -12 | |||||||
1 | MS-2D/C-01 | 24.0 | 24.0 | 14.0 | 12.4 | 9.9 | 4.2 | 1.60 | 32.0 |
2 | MS-2D/C-02 | 30.0 | 30.0 | 15.0 | 14.7 | 13.0 | 6.0 | 1.60 | 34.0 |
3 | MS-2D/C-03 | 34.0 | 34.0 | 18.0 | 16.0 | 16.8 | 7.0 | 2.00 | 42.0 |
4 | MS-2D/C-04 | 40.0 | 40.0 | 21.0 | 18.5 | 20.5 | 8.4 | 2.00 | 47.0 |
5 | MS-2D/C-05 | 45.0 | 45.0 | 25.0 | 22.1 | 26.0 | 9.0 | 2.00 | 56.0 |
6 | MS-2D/C-06 | 60.0 | 60.0 | 39.0 | 35.3 | 30.5 | 14.5 | 2.60 | 68.0 |
7 | MS-2D/C-07 | 70.0 | 70.0 | 48.0 | 45.7 | 41.5 | 20.3 | 2.80 | 85.5 |
8 | MS-2D/C-08 | 81.8 | 81.8 | 57.2 | 57.2 | 60.5 | 25.4 | 3.00 | 117.9 |
MS-2K/C
N.º | Modelo | Dimensão mínima expandida no fornecimento (mm) | Dimensão máxima recuperada após aquecimento (mm) | |||||||
Hmin | Jmin | Hmax | Jmax | HW±20% | JW±20% | P±10% | ||||
-4, -25, -71 | -100 | -4, -25 | -100 | |||||||
1 | MS-2K/C-01 | 24.0 | 24.0 | 24.0 | 14.0 | 10.4 | 5.6 | 1.30 | 1.30 | 25.0 |
2 | MS-2K/C-02 | 30.0 | 30.0 | 30.0 | 15.0 | 14.2 | 5.9 | 1.50 | 1.50 | 32.0 |
3 | MS-2K/C-03 | 31.0 | 31.0 | 31.0 | 18.0 | 18.0 | 7.1 | 1.80 | 1.80 | 39.0 |
4 | MS-2K/C-04 | 36.0 | 36.0 | 36.0 | 21.0 | 22.4 | 8.4 | 1.80 | 1.80 | 46.0 |
5 | MS-2K/C-05 | 43.0 | 43.0 | 43.0 | 25.0 | 28.2 | 9.9 | 2.00 | 2.00 | 55.0 |
6 | MS-2K/C-06 | 60.0 | 52.0 | 52.0 | 39.0 | 35.1 | 15.7 | 3.30 | 3.30 | 80.0 |
7 | MS-2K/C-07 | 66.0 | 66.0 | 66.0 | 42.0 | 44.5 | 16.8 | 3.80 | 3.80 | 108.0 |
